محل منبع: | چین |
نام تجاری: | Fenigal/OEM |
شماره مدل: | SM8 |
مقدار حداقل تعداد سفارش: | 12 عدد / 1 دوز. |
---|---|
قیمت: | Negotiate |
جزئیات بسته بندی: | استاندارد در جعبه کارتن |
زمان تحویل: | 2 تا 15 روز |
شرایط پرداخت: | T/T، وسترن یونیون |
قابلیت ارائه: | 200000 PCS/ماه |
گواهی: | CCC, CE etc. | مدل: | SM8 |
---|---|---|---|
قطب(ها): | 2،4 | ولت: | 220~240VAC، 380~400VAC |
HZ: | 50 هرتز / 60 هرتز | فاز: | 1/3 |
استاندارد: | EN/IEC61008 | ظرفیت نامی اتصال کوتاه مشروط: | 6000A |
جریان نشتی زمین: | 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر | مواد مورد: | نایلون 66 قابل بازیافت |
سیم کشی: | بلوک ترمینال، کانال شینه و غیره IP20B | حفاظت از شوک الکتریکی: | کلاس II |
زندگی ماشینی: | 10000 | زندگی الکتریکی: | 4000 |
برجسته: | مدار شکن مینیاتوری FM8,مدار شکن مینیاتوری AC 50 هرتز,مدار شکن مینیاتوری صنعتی نایلونی |

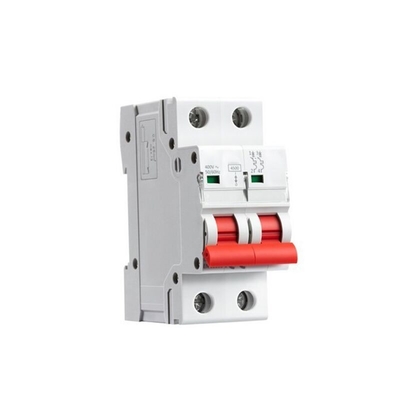

AC 50 هرتز / 60 هرتز FM8 مدار شکن مینیاتوری 230 ولت / 400 ولت
قطع کننده مدار کوچک FM8 به طور عمده در AC 50Hz/60Hz، ولتاژ کاری نامی 230V/400V، جریان نامی تا 63A و کمتر استفاده می شود.معمولاً می توان از آن به عنوان قطع و تبدیل نادر خطوط نیز استفاده کرد.کلیدهای مدار عمدتاً در ساختمان های صنعتی، تجاری، بلندمرتبه، خانگی و سایر مکان ها استفاده می شود.
کاربرد:
قطع کننده مدار قالبی سری SM8 (از این پس MCCB نامیده می شود) سری جدید MCCB است که دقیقاً مطابق با
استانداردهای بین المللی و با تکنولوژی پیشرفته ساخته شده است.
این محصول مطابقت داردIEC60947-2.MCCB با ولتاژ عایق نامی 500 ولت (lnm ≤ 160A) تا (lnm ≥ 250A) برای استفاده در شبکه توزیع طراحی شده است.جریان نامی 10 تا 1600 آمپر، ولتاژ عملیاتی نامی380/400 ولت تا 660/690،برای توزیع برق، حفاظت از تجهیزات و مدارهای الکتریکی در برابر اضافه بار، اتصال کوتاه و ولتاژ کم و همچنین برای کلیدزنی نامتکرر مدارهای الکتریکی در بیشتر موارد در نظر گرفته شده است.MCCB با درجه بندی فریم تا و شامل 400A می تواند برای راه اندازی نامتکرر و قطع موتورهای قفس سنجابی و برای محافظت از موتورها در برابر اضافه بار، اتصال کوتاه و ولتاژ استفاده شود.
کلیدهای مدار سری SM8 را می توان به لوازم جانبی الکتریکی و لوازم جانبی مکانیکی مانند آزادسازی تحت ولتاژ، رهاسازی شنت، کنتاکت های کمکی، تماس آلارم، مکانیزم عملیات الکتریکی و دسته عملیاتی مکانیکی چرخشی و غیره مجهز کرد.
بریکرهای کیس قالبی هوشمند سری SM8 مجهز به ریل الکترونیکی با عملکرد حفاظت از مدارات و تجهیزات الکتریکی نه تنها در برابر اضافه بار، اتصال کوتاه و تحت ولتاژ، بلکه در برابر خرابی اتصال به زمین می باشد.عملکردهای هوشمند آن عبارتند از: خرابی جریان.خروجی سیگنال بیش از حد جریان و نظارت بر باز/بستن قطع کننده مدار، به ویژه، واحد سفر هوشمند با رابطی برای اندازه گیری از راه دور، تنظیم از راه دور، کنترل از راه دور و ارتباط از راه دور بین کلیدهای مدار و رایانه طراحی شده است.
امکانات:
ویژگی های الکتریکی | |
جریان دارای رتبه در | 1-63A |
لهستانی ها | 1P 2P 3P 4P |
ولتاژ نامی Ue | 1P: 230/400V~ 2/3/4P:400V~ |
رابط کاربری ولتاژ عایق | 500 ولت |
فرکانس رتبه بندی شده | 50/60 هرتز |
ظرفیت شکست امتیازی | 4.5،6 کیلو آمپر |
ولتاژ مقاومت در برابر ضربه (1.2/50) Uimp | 6 کیلو ولت |
ولتاژ آزمایش دی الکتریک در و ind.فرکانس به مدت 1 دقیقه | 2.5 کیلو ولت |
درجه آلودگی | 2 |
مشخصه انتشار حرارتی مغناطیسی | B,C,D |
عمر الکتریکی | 4000 |
زندگی ماشینی | 10000 |
نشانگر موقعیت تماس | آره |
نصب و راه اندازی | |
درجه حفاظت | IP20 |
دمای مرجع برای تنظیم المنت حرارتی | 30 درجه سانتیگراد |
دمای ذخیره سازی | -25 ~ 70 ℃ |
نوع اتصال ترمینال | کابل / شینه |
اندازه ترمینال بالا/پایین برای کابل | 25 میلی متر |
گشتاور سفت شدن | 3.0N |
ارتباط | بالا و پایین |
ترکیب با لوازم جانبی | |
تماس کمکی | آره |
تماس با زنگ | آره |
رهاسازی شانت | آره |
تحت آزاد شدن ولتاژ | آره |
