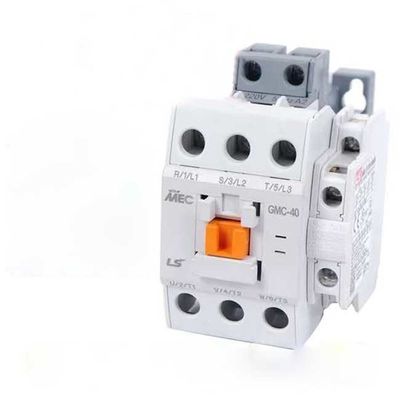

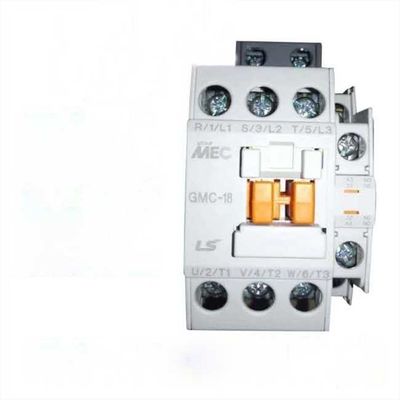

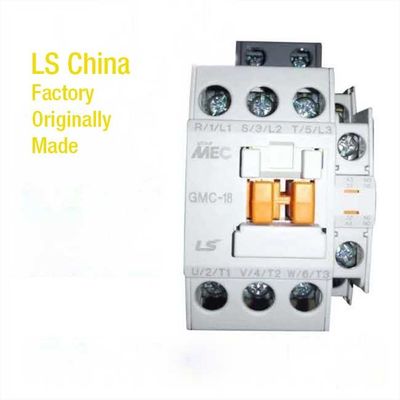

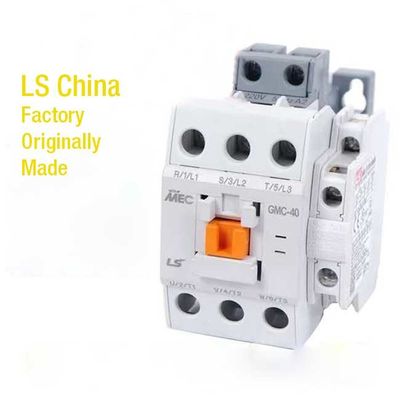

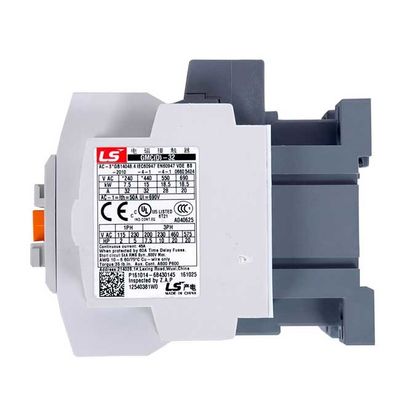

LS GMC Contactor 3P 4P 9A 12A 18A 32 40A 50A 65A 75A 85A AC-3 AC-1 کاملاً یکپارچه
Product Details
| جریان درجه اصلی مدار: | 9-85A | نوع برق: | AC ، AC / DC |
|---|---|---|---|
| ولتاژ درجه بندی مدار اصلی: | 600 ولت ، 220 ولت ، 380 ولت ، 110 ولت ، 24 ولت | تعداد قطب: | 3،4 |
| فاز: | 3،1 عکس | فرکانس: | 50 / 60Hz |
| نام محصول: | کنتاکتور AC CJX2N-D09،3 قطب Ac | دارای رتبه فعلی است: | 85A |
| استاندارد: | IEC60947 ، EN / IEC60947-4-1 | ||
| برجسته کردن |
سوئیچ کنتاکتور ac,کنتاکتور ac خانه |
||
Product Description
LS GMC Contactor 3P، 4P 9A، 12A، 18A، 32،40A، 50A، 65A، 75A، 85A، AC-3 AC-1 Coil Voltage 24V، 110V، 230V، 380V
مشخصه
• محدوده فعلی 09 ~ 85A؛
• کویل کنترل AC ، DC اختیاری است.
• انواع مختلفی از استارت وجود دارد: کنتاکتور استارت موتور استاندارد ، کنتاکتورهای برگشت پذیر ، استارت ستاره دلتا ، استارت ترانسفورماتور و غیره.
• اتصال اختیاری: اتصال پیچ (8 09 09000A)؛
• صدور گواهینامه محصول: CCC ، CE ، CCS؛
مزیت
• نصب جمع و جور
> نصب موتور سرکوبگر نیازی به هیچ ابزاری ندارد و می توان مستقیماً بدون آنکه فضای بیشتری بخود وارد کنتاکتور شود
> کنتاکتور برگشت پذیر فقط 90 میلی متر عرض دارد ، اتصال مکانیکی فضای اضافی را اشغال نمی کند ، نصب تقریباً هیچ زمان نمی برد
> مؤلفه های شروع کننده ماژول های پیش سیم را برای مونتاژ سریع و آسان فراهم می کند
• کاملاً یکپارچه
> به 100A یکپارچه کنتاکتور 1 تماس کمکی معمولاً باز / 1 بسته شده است
> سیم پیچ DC با دیود سرکوب دو طرفه
> گروه تماس گیرنده برگشت پذیر با دیود سرکوب دو طرفه
• ایمن و قابل اعتماد
> مدار اصلی و کنترل اصلی اجزای کنترل و محافظت کاملاً مشخص است
> طراحی تماس آینه ای که مطابق با استانداردهای ایمنی است ، و اطمینان از 10 میلیون اقدامات قابل اعتماد
> پوشش محافظ از تماس تصادفی کنتاکتور جلوگیری می کند
• کیفیت عالی
> کویلهای DC دارای طیف گسترده ای از ولتاژهای کنترل (0.25 ~ 1.25Uc)
> مقاومت در برابر زلزله شدید
> سر و صدای کم
> افزایش استحکام ترمینال
> گشتاور دائمی ، نصب قابل اعتماد
> صرفه جویی در فضای کم
> نصب آسان ، موجب صرفه جویی در وقت می شود
> آسان برای حفظ و صرفه جویی در هزینه ها
| Product Series | Metal MEC |
|---|---|
| product name | AC Contactor |
| product type | Contactor |
| Product short name | GMC |
| Contactor application area | Applied to AC loads with a power factor greater than or equal to 0.95 Squirrel cage motor for switching on and off normal start |
| Use category | AC-3 AC-1 AC-4 |
| Number of poles | 3P |
| Power pole contact composition | 3 NO |
| Rated working voltage [Ue] | Power circuit: <= 690 V AC 25...400 Hz Power circuit: <= 300 V DC |
| Rated operating current [Ie] | 18 A 60 °C) on <= 440 V AC AC-3 Applicable power circuit 32 A 60 °C) on <= 440 V AC AC-1 for power supply circuit |
| Motor power (kW) | 4 kW on 220...230 V AC 50/60 Hz (AC-3) 7.5 kW on 380...400 V AC 50/60 Hz (AC-3) 9 kW on 415...440 V AC 50/60 Hz (AC-3) 10 kW on 500 V AC 50/60 Hz (AC-3) 10 kW on 660...690 V AC 50/60 Hz (AC-3) 4 kW on 400 V AC 50/60 Hz (AC-4) |
| Motor power HP (UL / CSA) | 1 hp on 115 V AC 50/60 Hz for 1-phase motors 3 hp on 230/240 V AC 50/60 Hz for 1-phase motors 5 hp on 200/208 V AC 50/60 Hz for 3-phase motors 5 hp on... 230/240 V AC 50/60 Hz for 3-phase motors 10 hp on 460/480 V AC 50/60 Hz for 3-phase motors 15 hp on 575/600 V AC 50/60 Hz for 3-phase motors |
| Control loop characteristics | AC on 50/60 Hz |
| Control loop voltage | 230 V AC 50/60 Hz |
| Auxiliary contact type | 1 NO + 1 NC |
| Rated impulse withstand voltage [Uimp] | 6 kV in accordance with IEC 60947 |
| Overvoltage category | III |
| Conventional heating current [Ith] | 10 A on <60 °C for signal circuit 32 A on <60 °C for power supply circuit |
| Rated turn-on capability [Irms] | 140 A AC suitable signal circuit in accordance with IEC 60947-5-1 250 A DC suitable signal loop in accordance with IEC 60947-5-1 300 A on 440 V applicable power supply circuit in accordance with IEC 60947 |
| Rated breaking capacity | 300 A on 440 V applicable power supply circuit in accordance with IEC 60947 |
| Rated short-time withstand current [Icw] | 145 A on <40 °C - 10 s for power supply circuit 240 A on <40 °C - 1 s for power supply circuit 40 A on <40 °C - 10 minutes for power circuit 84 A on <40 °C - 1 minute for power circuit 100 A - 1 s for signal circuits 120 A - 500 ms Applicable signal loop 140 A - 100 ms for signal circuits |
| Fuses used with relays | 10 A gG Applicable signal circuit in accordance with IEC 60947-5-1 50 A gG on...<= 690 V with type 1 for power supply circuit 35 A gG on ...<= 690 V with type 2 for power supply circuit |
| Average impedance | 2.5 mΩ - Ith 32 A 50 Hz for power supply circuits |
| Rated insulation voltage [Ui] | Power circuit: 690 V in accordance with IEC 60947-4-1 Power circuit: 600 V CSA certification Power circuit: 600 V UL certification Signal loop: 690 V in accordance with IEC 60947-1 Signal loop: 600 V CSA certified Signal circuit: 600 V UL certification |
| Electrical life | 1.65 kA2.s 18 A AC-3 Ue condition <= 440 V 1 kA2.s 32 A AC-1 Ue condition <= 440 V |
| Power consumption per pole | 2.5 W AC-1 0.8 W AC-3 |
| Safety cover | band |
| Installation method | Rail mounting Base plate installation |
| standard | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
