محل منبع: | چین |
نام تجاری: | Fenigal/OEM |
گواهی: | CE,CCC |
شماره مدل: | FMQl (درجه PC) -100/2P/3P/4P |
مقدار حداقل تعداد سفارش: | 1 واحد |
---|---|
قیمت: | Negotiate |
جزئیات بسته بندی: | کارتن صادراتی استاندارد |
زمان تحویل: | 5-8 روز کاری سفارش فله مذاکره |
شرایط پرداخت: | T/T، وسترن یونیون |
قابلیت ارائه: | 10000 عدد در ماه |
Max. حداکثر current جاری: | 100A | Max. حداکثر voltage ولتاژ: | 400 ولت |
---|---|---|---|
قطب: | 2P 3P 4P | ولتاژ محاسبه شده: | 220V/380/400V |
نام محصول: | سوئیچ انتقال خودکار دو قدرت ATS | رنگ: | سفید |
فرکانس: | AC 50 هرتز / 60 هرتز | استاندارد: | CE/CCC |
زمان سوئیچ: | <50 میلیثانیه | روش سیم کشی: | سیم کشی جلوی برد |
طبقه بندی محصول: | نوع بار مستقیم | ویژگی: | عملکرد قابل اعتماد |
برجسته: | سوئیچ انتقال قدرت دوگانه CE Excitation,سوئیچ انتقال خودکار ATS برای ژنراتور,سوئیچ انتقال 3 فاز |

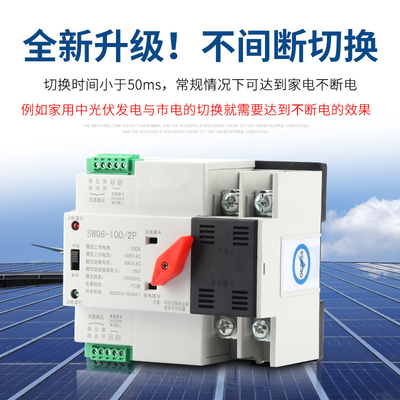

FMQl (درجه PC) -100/2P/3P/4P
سوئیچ انتقال خودکار با قدرت دوگانه تحریک (درجه کامپیوتر).
بررسی اجمالی محصولات
سوئیچ انتقال خودکار دوگانه قدرت تحریک (درجه کامپیوتر) یک کلید انتقال برق خانگی مینیاتوری است که به تازگی ساخته شده است.سوئیچ عمدتاً برای آزمایش عادی بودن منبع تغذیه اصلی یا پشتیبان استفاده می شود.هنگامی که منبع تغذیه عادی غیرعادی باشد، منبع تغذیه آماده به کار بلافاصله شروع به کار می کند، بنابراین تداوم، قابلیت اطمینان و ایمنی منبع تغذیه را تضمین می کند.این برای استفاده در تاسیسات نصب شده روی ریل خانگی، به ویژه در جعبه توزیع PZ30 طراحی شده است.
ATS دارای ساختار محکم، تعویض قابل اعتماد، نصب و نگهداری آسان و عمر طولانی است.ATS از TSE و کنترل کننده تشکیل شده است.
با توجه به GB/T14048.11، بخش 6-1: تجهیزات چند منظوره و تجهیزات سوئیچ، ATS سازگارترین تابلو و دستگاه کنترل ولتاژ پایین است.
ویژگی های ساختاری
دستگاه کنترل: کنترلر داخلی
ساختار محصول: بدون توقف، نوع ریلی، جریان بالا، حجم کم، دو مرحله ای، ساختار ساده، بدنه ATS ویژگی ها: سرعت سوئیچینگ سریع، نرخ شکست کم، تعمیر و نگهداری آسان، عملکرد قابل اعتماد
روش سیم کشی: سیم کشی جلوی برد
حالت سوئیچینگ: شبکه به شبکه، شبکه به ژنراتور، PV به ابزار، خود تزریق و خود بازیابی
قاب پوسته محصول: 100
جریان محصول: 10، 16، 20، 25، 32، 40، 50، 63، 80، 100A
طبقه بندی محصول: نوع بار مستقیم
شماره قطب محصول: 2، 3، 4
استاندارد محصول: GB/T14048.11
ATSE: درجه کامپیوتر
زمان سوئیچینگ: 0.008 ثانیه/8 میلی ثانیه
زمان کار و شرایط نصب
2.1 دمای هوای محیط
حداکثر دما نباید از 40 درجه سانتیگراد تجاوز کند، حداقل دما نباید کمتر از -5 درجه سانتیگراد باشد و میانگین دما نباید در 24 ساعت از 35 درجه سانتیگراد بالاتر باشد.
2.2 ارتفاع
ارتفاع محل نصب نباید بیشتر از 2000 متر باشد.
2.3 شرایط جوی
هنگامی که حداکثر دما به 40 درجه سانتیگراد می رسد، رطوبت نسبی محل نصب نباید از 50٪ تجاوز کند.هنگامی که دما حداقل دمای -5 درجه سانتیگراد باشد، رطوبت نسبی بیشتر است، به عنوان مثال: دما 25 درجه سانتیگراد، رطوبت نسبی 90٪ است.با توجه به تغییرات دما، باید اقدامات خاصی برای مقابله با تراکم گاه به گاه روی سطح محصول انجام شود.
ویژگی های ساختاری
دستگاه کنترل: کنترلر داخلی
ساختار محصول: بدون توقف، نوع ریلی، جریان بالا، حجم کم، دو مرحله ای، ساختار ساده، بدنه ATS ویژگی ها: سرعت سوئیچینگ سریع، نرخ شکست کم، تعمیر و نگهداری آسان، عملکرد قابل اعتماد
روش سیم کشی: سیم کشی جلوی برد
حالت سوئیچینگ: شبکه به شبکه، شبکه به ژنراتور، PV به ابزار، خود تزریق و خود بازیابی
قاب پوسته محصول: 100
جریان محصول: 10، 16، 20، 25، 32، 40، 50، 63، 80، 100A
طبقه بندی محصول: نوع بار مستقیم
شماره قطب محصول: 2، 3، 4
استاندارد محصول: GB/T14048.11
ATSE: درجه کامپیوتر
زمان سوئیچینگ: 0.008 ثانیه/8 میلی ثانیه
2.4 سطح آلودگی
سطح آلودگی ATS مطابق با سطح 3 تعیین شده GB/T14048.11 است.
2.5 نوع نصب
نوع نصب ATS مطابق با دسته بندی مشخص شده در GB714048.il می باشد.
2.6 شرایط نصب
ATS را می توان به صورت عمودی در کابین کنترل یا کابینت توزیع نصب کرد.اطمینان حاصل کنید که فاصله نصب مطابق با الزامات است.
موارد احتیاط
3.1 عملیات دستی/خودکار
ATS می تواند عملکرد تولید و قطع برق را در عملیات مدار تضمین کند، اما برای عملکرد دستی، به دلیل سرعت تولید برق و قطع یا تفاوت اپراتور.ATS عملکرد فوق را تضمین نمی کند.
تلفات بیش از حد آلیاژ نقره ممکن است در طول تولید و قطع برق دستی رخ دهد.بنابراین، هنگامی که تمام برق برای بازرسی و نگهداری سیستم عامل و کنتاکت ها قطع شد، به سادگی کلید انتخابگر را به حالت دستی بکشید.به طور کلی سوئیچ سلکتور را به حالت اتوماتیک بکشید.هنگام کار به صورت دستی، کلید انتخابگر را به حالت دستی بکشید.هنگامی که عملیات دستی کامل شد، سوئیچ انتخابگر را از حالت دستی به حالت خودکار بکشید.
3.2 مدار کنترل
ATS به صورت لحظه ای فعال خواهد شد.پس از تکمیل تبدیل، سیم پیچ در مدار کنترل توسط مبدل داخلی قطع می شود.سیم پیچ می تواند به طور معمول زیر 80٪ -110٪ ولتاژ نامی کار کند.ولتاژ بسیار کم باعث گرم شدن سیم پیچ یا حتی احتراق خود به خود می شود.
مشخصات | 100A | ||
جریان نامی LE (A) | 16، 20، 25 | 32، 40، 50، 63 | 80، 100 |
رابط کاربری ولتاژ عایق | AC690V.50HZ | ||
ولتاژ نامی Ue | AC400V، 50Hz | ||
کلاس | درجه PC: می تواند تولید شود و در حالی که جریان اتصال کوتاه تولید نمی کند مقاومت کند | ||
استفاده از دسته | AC-33iB | AC-31 B | |
میله اندازه گیری | 2P | 3P | 4P |
وزن | 1.7 | 2.1 | 2.6 |
برقی | عمر: 2000 بار;عملکرد دستی: 5000 بار | ||
جریان اتصال کوتاه نامی lq | 50 کیلو آمپر | ||
دستگاه حفاظت از اتصال کوتاه (فیوز) | RT16-00-63A | ||
ولتاژ مقاومت در برابر ضربه نامی | 8 کیلو ولت | ||
مدار کنترل | ولتاژ کنترل نامی ما: AC220V/50HZ شرایط عملیاتی عادی: 85-110% ما | ||
مدار کمکی | 2 رله، هر کدام با دو مجموعه مجزا از ظرفیت تماس مبدل کنتاکت: AC220V/50HzLE=5y | ||
زمان تعویض کنتاکتور | <50 میلیثانیه | ||
زمان تغییر عملیات | <50 میلیثانیه | ||
زمان تعویض برگشت | <50 میلیثانیه | ||
زمان خاموش شدن | <50 میلیثانیه |
