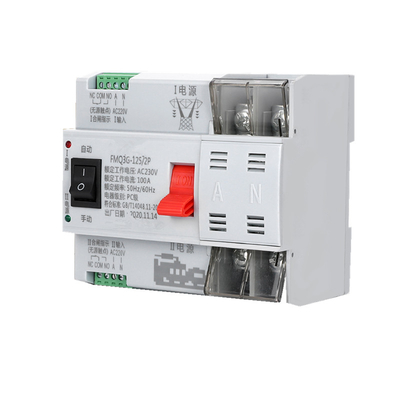

سوئیچ انتقال خودکار AC220V دو توان ATS 2P 4P جریان بالا
Product Details
| نام محصول: | سوئیچ انتقال خودکار دو قدرت ATS | <i>Max.</i> <b>حداکثر</b> <i>current</i> <b>جاری</b>: | 100A |
|---|---|---|---|
| <i>Max.</i> <b>حداکثر</b> <i>voltage</i> <b>ولتاژ</b>: | 690 ولت | قطب: | 2P 4P |
| ولتاژ محاسبه شده: | 400V/690V | درجه حرارت: | -5 تا 45 درجه سانتیگراد |
| فرکانس: | AC 50 هرتز / 60 هرتز | استاندارد: | CE |
| Uimp: | 8 کیلو ولت | عمر سرویس (بار): | 5000 مکانیک/2000 برق |
| برجسته کردن |
سوئیچ ATS جریان بالا برای ژنراتور,سوئیچ انتقال قدرت دوگانه AC220V,سوئیچ انتقال خودکار 2P |
||
Product Description
—FENIGAL سازنده و OEM سری ATS FMQ3G-F در چین
بررسی اجمالی محصولات(از این پس سوئیچ نامیده می شود) کلیدی است که در مواقع اضطراری به تامین برق ادامه می دهد.سوئیچ از یک سوئیچ بار و یک کنترلر تشکیل شده است و عمدتاً برای تشخیص عادی بودن منبع تغذیه اصلی یا پشتیبان استفاده می شود.هنگامی که منبع تغذیه اصلی غیرعادی باشد، منبع تغذیه آماده به کار بلافاصله شروع به کار می کند، بنابراین تداوم، قابلیت اطمینان و ایمنی منبع تغذیه را تضمین می کند.این محصول برای نصب ریل خانگی طراحی شده است و به طور خاص در جعبه توزیع PZ30 استفاده می شود.
سوئیچ برای سیستم های منبع تغذیه اضطراری با 50 هرتز / 60 هرتز، ولتاژ نامی 400 ولت و جریان نامی 100 آمپر یا برق AC کمتر مناسب است.این به طور گسترده در موارد مختلف استفاده می شود که در آن قطع برق نمی تواند پایدار بماند.(منبع تغذیه پشتیبان اصلی می تواند شبکه برق باشد یا مجموعه ژنراتور، باتری و غیره را راه اندازی کند، منبع تغذیه اصلی پشتیبان توسط کاربر تعیین می شود).
ویژگی ها و عملکردهای ساختاری
سوئیچ از نظر اندازه کوچک، از نظر ظاهری زیبا، قابل اعتماد در تبدیل، نصب و نگهداری آسان و عمر طولانی است.سوئیچ می تواند تبدیل خودکار یا دستی بین منبع تغذیه مشترک (I) و منبع تغذیه آماده به کار (II) را انجام دهد.
هنگامی که منبع تغذیه مشترک (I) برق (یا فاز) را از دست می دهد، سوئیچ به طور خودکار به منبع تغذیه آماده به کار (II) سوئیچ می شود و هنگامی که منبع تغذیه مشترک (I) به حالت عادی برمی گردد، سوئیچ به طور خودکار به حالت مشترک (I) باز می گردد. ) منبع تغذیهسوئیچ دارای یک زمان تبدیل کوتاه (میلی ثانیه) در حالت خودکار است که می تواند منبع تغذیه بدون وقفه را به شبکه برق برساند.
تبدیل دستی: در حالت دستی، سوئیچ می تواند بین منبع تغذیه مشترک (I) و منبع تغذیه آماده به کار (II) به صورت دستی تبدیل شود.
① نشانگر برق مشترک (I).
② سوئیچ انتخابگر دستی / اتوماتیک
③ نشانگر قدرت آماده به کار (H).
④ ترمینال رایج (AC220V)
⑤ بلوک ترمینال یدکی (AC220V)
⑥ دسته عملیات دستی
⑦ نشانگر بسته شدن (ION) / بسته شدن آماده به کار (II0N) معمولاً استفاده می شود
⑧ معمولا استفاده می شود Q) پایانه های سمت قدرت
⑨ پایانه جانبی برق یدکی (II).
⑩ ترمینال سمت بار
| نام مدل | FMQ3G | |
| جریان نامی LE (A) | 16 20 25 32 40 50 63 80 100 | |
| استفاده از دسته | AC-33iB | |
| ولتاژ کاری نامی Ue | AC400//50Hz | |
| رابط کاربری ولتاژ عایق نامی | AC690//50Hz | |
| ولتاژ مقاومت در برابر ضربه نامی Uimp | 8 کیلو ولت | |
| جریان اتصال کوتاه محدود کننده نامی lq | ||
| عمر سرویس (بار) | مکانیکی | 5000 |
| برق | 2000 | |
| تعداد قطب ها | 2P،4P | |
| مرحله | درجه PC: بدون جریان اتصال کوتاه قابل تولید و تحمل است | |
| دستگاه حفاظت از اتصال کوتاه (فیوز) | RT16-00-63A | |
| مدار کنترل | ولتاژ کنترل نامی ایالات متحده: AC220V، 50Hz شرایط عملیاتی عادی: 85% Us-110% Us | |
| مدار کمکی | تخم مرغ تحمل تماس مبدل تماسی: AC220V50HZ LE=5y | |
| زمان تعویض کنتاکتور | <30 میلیثانیه | |
| زمان تغییر عملیات | <30 میلیثانیه | |
| زمان تعویض برگشت | <30 میلیثانیه | |
| زمان خاموش شدن | <30 میلیثانیه | |
