سطح CB سوئیچ تعویض خودکار دو توان 125A ATS
Product Details
| نام محصول: | سوئیچ انتقال خودکار دو قدرت ATS | <i>Max.</i> <b>حداکثر</b> <i>voltage</i> <b>ولتاژ</b>: | 690 ولت |
|---|---|---|---|
| کنترل ولتاژ منبع تغذیه: | 400 ولت، 380 ولت، 220 ولت، 480 ولت | قطب: | 3P/4P |
| جاری: | 400A | نوع عملیات: | کتابچه راهنمای |
| ولتاژ: | 63A | استاندارد: | IEC60947-6-1 |
| امکانات: | شبکه به ژنراتور | ||
| برجسته کردن |
سوئیچ تعویض برق 125A,سوئیچ تعویض ATS سطح CB,سوئیچ تعویض ATS دو قدرت |
||
Product Description
FENIGAL تولید کننده و OEM محصولات ATS
سوئیچ انتقال خودکار دوبل قدرت سطح FMQ2 CB (نوع موتور).
ویژگی های ساختار:
دستگاه کنترل: کنترل کننده LCD
ساختار محصول: اندازه کوچک، جریان بالا، ساختار ساده، بدنه ATS
ویژگی ها: سرعت سوئیچینگ سریع، نرخ شکست کم، تعمیر و نگهداری آسان، عملکرد قابل اعتماد (با قابلیت تنظیم زمان سوئیچینگ خودکار، ls ~ 99s) روش سیم کشی: سیم کشی قبل از برد
حالت تغییر: شبکه به شبکه، شبکه به ژنراتور، خود تزریقی خود تکراری، خود تزریق غیر خود تکراری، آماده به کار متقابل
قاب پوسته محصول: 63، 100، 225، 400، 630، 800، 1250، 1600
فعلی محصول: 20، 32، 40، 63، 80، 100، 125، 160، 200، 225، 250، 315، 400، 500
630، 800، 1000، 1250، 1600A
طبقه بندی محصول: قطع کننده مدار (CML TM30)
تعداد قطب های محصول: 3، 4
سطح ATS: سطح CB با حفاظت اضافه بار و اتصال کوتاه
الزامات فنی
♦در دنده اتوماتیک، زمانی که قدرت مشترک تحت ولتاژ، بیش از ولتاژ، از دست دادن سوئیچ ولتاژ به قدرت آماده به کار.هنگامی که همان خطا در حالت آماده به کار رخ می دهد، به موقعیت دو نقطه تغییر دهید، نمایشگر همزمان زنگ هشدار خودکار را نشان می دهد.
♦صفحه نمایش LCD از 30 ثانیه محافظت می کند، هنگامی که دکمه برای اولین بار فشار داده می شود صفحه نمایش را نشان می دهد، بار دوم می تواند وارد تنظیمات شود، تنظیمات را وارد کنید نیاز به ورودی رمز عبور.
♦زمانی که تنظیم دستی نامرتب است (مرده)، یک کلید تنظیم مجدد برای بازنشانی به مقدار پارس وجود دارد.
♦هنگامی که کنترلر در حالت اتوماتیک و دستی تنظیم می شود، نمایشگر با فشار دادن دکمه دو نقطه روی پنل کنترل، نقاط دوگانه را نشان می دهد، اما هیچ آلارمی وجود ندارد.
هنگامی که کنترلر برای تأخیر در زمان سوئیچینگ تنظیم شده است، هنگامی که قطع برق در مقدار تنظیم شده به حالت عادی باز می گردد، منبع تغذیه دوگانه تغییر نخواهد کرد و بالعکس.
FMQ2-100/4P-Dl (نوع پایه)
FMQ2-100/4P-D2 (نوع هوشمند)
| استفاده از دسته | AC-33iB | ||||||||
| ولتاژ کاری نامی Ue | AC400V | AC380V | |||||||
| رابط کاربری ولتاژ عایق نامی | 690 ولت | ||||||||
| ولتاژ مقاومت در برابر ضربه نامی Uimp | 6 کیلو ولت | 6 کیلو ولت | 6 کیلو ولت | 6 کیلو ولت | 6 کیلو ولت | 8 کیلو ولت | 8 کیلو ولت | ||
| ظرفیت قطعی اتصال کوتاه Icn | 10 کیلو آمپر | lOkA | 20 کیلو آمپر | 30 کیلو آمپر | 30 کیلو آمپر | 30 کیلو آمپر | 30 کیلو آمپر | ||
| ظرفیت نامی اتصال کوتاه روشن Icm | 17 کیلو آمپر | 17 کیلو آمپر | 40 کیلو آمپر | 63 کیلو آمپر | 63 کیلو آمپر | 63 کیلو آمپر | 63 کیلو آمپر | ||
| عمر سرویس (بار) | مکانیکی | 4500 | 5000 | 3000 | 2000 | 2000 | 2500 | 2500 | |
| برقی | 1500 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | ||
| تعداد قطب ها | 3،4 | ||||||||
| چرخه عملیات (ثانیه/زمان) | 30S | دهه 60 | |||||||
| زمان تعویض | 0-99S | ||||||||

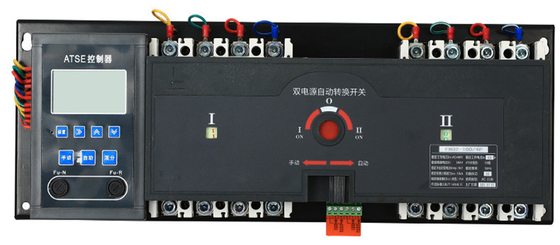

① ترمینال اصلی ورودی برق مشترک② ترمینال اصلی ورودی برق پشتیبان
③ ترمینال اصلی سمت بار④ علامت⑤ نشانگر قطع برق معمولاً مورد استفاده قرار می گیرد
⑥جک دسته⑦ دکمه کشش صفحه آب بندی دوشاخه⑧ ترمینال سیگنال خارجی کاربر
9 ترمینال اتصال سیگنال کنترل کننده صفحه نمایش LCD تقلیدی
11 بازیابی کلید پیش فرض کارخانه '1＞کلید تنظیم
⑬کلید جابجایی 14 عددی به علاوه کلید 15 عددی کلید منهای
16کلید دستی⑰ کلید خودکار 18 کلید تقسیم دوتایی
19 فیوز برق معمولی 20 فیوز برق آماده به کار 21 پورت سیگنال ژنراتور و
پورت اتصال آتش
