ماژول اسموتیک صنعتی EDI اسموزی معکوس دستگاه سیستم تجهیزات تصفیه آب بسیار خالص E-Cell-3X
EDI از هر دو رزین مبادله یون سنتی و غشای مبادله یون برای حذف آلاینده ها استفاده می کند، از جمله آلاینده هایی که در آب تغذیه مانند سیلیس و بور بارگذاری نشده یا کمی بارگذاری شده اند.بزرگترین مزیت این است که تکنولوژی EDI از جریان مستقیم برای دفع آلاینده ها از آب تغذیه و از طریق غشای تبادل یون به کانال های غلظت استفاده می کند.جریان مستقیم همچنین آب را به یون های هیدروژن و هیدروکسیل تقسیم می کند که به عنوان عوامل بازسازی مداوم عمل می کنند تا آلودگی ها بر روی رزین تبادل یون تجمع پیدا نکنند.EDI می تواند به طور مداوم و قابل پیش بینی آب بسیار خالص و بسیار خالص را با کیفیت برابر یا بهتر از تبادل یون بستر مخلوط تولید کند.
E-Cell*-3X برای:
l آب بسیار خالص برای کاربردهای صنعتی از جمله برق، نیمه هادی و صنعت عمومی فراهم می کند.
l به طور مداوم آب با کیفیت بستر مخلوط تولید کنید.
l برای بازسازی رزین تبادل یون در داخل پشته نیازی به اسید یا اسید نیست.
من بدون رطوبت خواهم بود، تضمین شده.
l حذف تزریق آب نمک و بازپرداخت غلظت، ساده سازی طراحی سیستم.
کاربردهای معمول
l میکروالکترونیک
l تولید برق (NOx، تغذیه دیگ)
صنعت عمومی

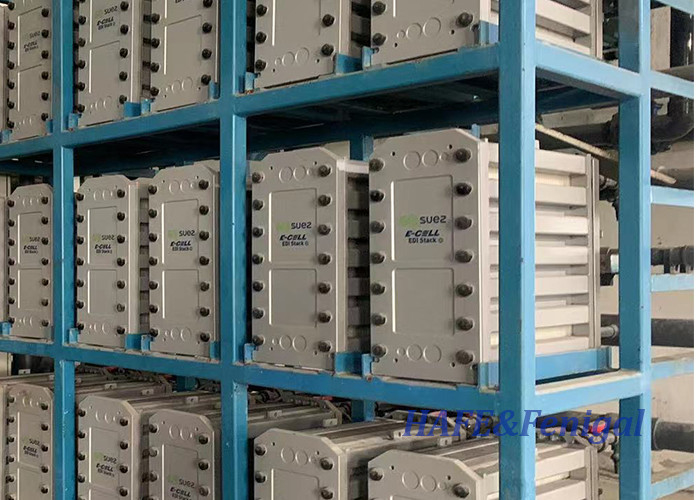

E-Cell*-3X، 1 تا 12 استیک
ویژگی های سیستم پایه
l سیستم های ECell3X با 1 تا 12 استیک برای محدوده جریان 15 - 336gpm (3.4 - 76.3 m3/h)
l اصلاح کننده سازگار با 400VAC و 50Hz یا 460VAC و 60Hz
l نظارت بر جریان واحد
l فرستنده های جریان و فشار، قابلیت اتصال به سیستم SCADA
گزینه های سیستم
آلن بردلی PLC میکرولوژیک با اترنت
n شامل Veolia 6 Color QuickPanel View HMI است
l NEMA 4 جعبه ترمینال - حذف PLC و HMI و تمام سیم کشی در جعبه ترمینال به پایان رسید
ابزار استاندارد
n سنسورهای جریان چرخ باد برکرت بر روی خفیف، متمرکز و خروجی الکترود
n فرستنده های فشار بورکرت در تمام جریان ها
n تحلیلگر رسانایی بورکرت و سنسور در خروجی رقیق
دستگاه های برتر
n فرستنده های جریان گرداب رزمونت در خروجی رقیق و متمرکز
n سنسور جریان چرخ باد برکرت بر روی خروجی الکترود
n فرستنده های فشار بورکرت در تمام جریان ها
n آنالیزور رسانایی Rosemount و سنسور در خروجی رقیق
l دریچه انحراف ورودی
ابزار استاندارد: بورکرت
ابزار برتر: روزمونت
کیت های تبدیل ANSI به DIN
| نیاز به آب خوراک |
| کل آنیون های قابل تعویض |
< 25.0 ppm |
| (به عنوان CaCO3) (TEA) شامل CO2 محاسبه شده با pH ECalc |
4 ️ 11 |
| سختی |
< 1.0 ppm (به عنوان CaCO3) |
| سیلیکون (فعال) |
< 1.0 ppm |
| SDI (15 دقیقه) |
< 1 |
| TOC |
< 0.5 ppm |
| کل کلور |
< 0.05 ppm |
| Fe، Mn، H2S |
<0.01 ppm |
| پارامترهای عملیاتی |
| کیفیت محصول خارج (ریز شده) |
> 16 MOhm-cm |
| گارانتی سیلیکون محصول فروش |
به کمتر از 5ppb |
| بهبود |
تا 95% |
| درجه حرارت |
40 تا 104 درجه فارنهایت (4.4 تا 40 درجه سانتیگراد) |
| فشار تغذیه |
60 تا 100 psi (4.1 تا 6.9 bar) |
| کاهش فشار رقیق کننده |
20 تا 40 psi (1.4 تا 2.8 بار) |
| ولتاژ ورودی |
460VAC 60Hz، 400VAC 50Hz |
| مواد ساختمانی و رتبه بندی |
| فریم جوشیده |
فولاد کربن رنگ آمیزی |
| لوله های رقیق کننده |
شی 80 PVC |
| لوله بندی غلظت |
شی 80 PVC |
| فلنج ها |
ANSI |
| اصلاح کننده |
NEMA 4 |
| پنل کنترل |
NEMA 4 |
| قدرت پنل کنترل |
24VDC |
يادداشت:
1. عملکرد واقعی ممکن است بسته به شرایط سایت متفاوت باشد. نرم افزار پیش بینی Winflows برای بررسی کیفیت آب مورد انتظار محصول و همچنین مقاومت، سدیم،و تضمین عملکرد سیلیس که برای شرایط طراحی ارائه می شودبرای به دست آوردن بور یا سایر ضمانت ها، با ویولیا تماس بگیرید.
2فشار ورودی توسط الزامات فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا هم جریان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 ° C. نرم افزار پیش بینی Winflows مرجع برای بررسی شرایط طراحی.
4برای بررسی مشخصات آب تغذیه برای شرایط طراحی، به نرم افزار پیش بینی Winflows و کتابچه راهنمای مالک E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون قابل تبادل، این نشان دهنده غلظت تمام آنیون های موجود در آب تغذیه از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA در شرایط کاربردی خاص قابل قبول است باید از جریان های باد استفاده شود.مقدار جدول در حداقل جریان و حداکثر دمای است.
6. 1.0 ppm به عنوان CaCO3 محدودیت سختی آب تغذیه فقط برای عملیات جریان ضد جریان استاندارد اعمال می شود. سختی آب تغذیه مجاز به 0.1 ppm به عنوان CaCO3 در عملیات جریان همزمان کاهش می یابد.
7. حد مجاز سیلیکاس بالاتر از جریان اسمی کاهش می یابد. حد مجاز سیلیکاس به 0.5 ppm با سختی آب تغذیه بالاتر از 0.5 ppm به عنوان CaCO3 کاهش می یابد.
8سطح بور در خوراک محدود به 0.3 ppm به عنوان B هر زمان که یک نیاز تضمین سیلیس یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm وجود دارد،به عنوان سطوح بور بالاتر می تواند بر عملکرد تاثیر بگذاردبدون این الزامات، محدوده 1.0 ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه EDI را ارائه می دهد که عمدتاً از ذرات، مواد کلائیدی و مواد ارگانیک با وزن مولکولی بالا پاک است.که می تواند رسانه های تبادل یون را آلوده کندکیفیت نفوذ RO مشخص شده است، زیرا استیک های EDI حاوی بستر های بسته بندی شده از رسانه ی مبادله یون است که نمی تواند برای حذف ذرات فلود شود.سیستم هایی که دارای یک سیستم باز بین یک سیستم RO (یا منبع دیگر) و E-Cell (ex) هستند. مخزن، decarbonator) باید با فیلترهای بلافاصله قبل از سلول E مجهز باشد، تا سلول E را در برابر آلودگی با ذرات محافظت کند.یک فیلتر مطلق 5 μm یا فیلتر نامی 1 μm قابل قبول خواهد بود..
10APHA - استاندارد رنگ / مقیاس نامگذاری شده برای انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM D1209.Veolia Water Technologies
