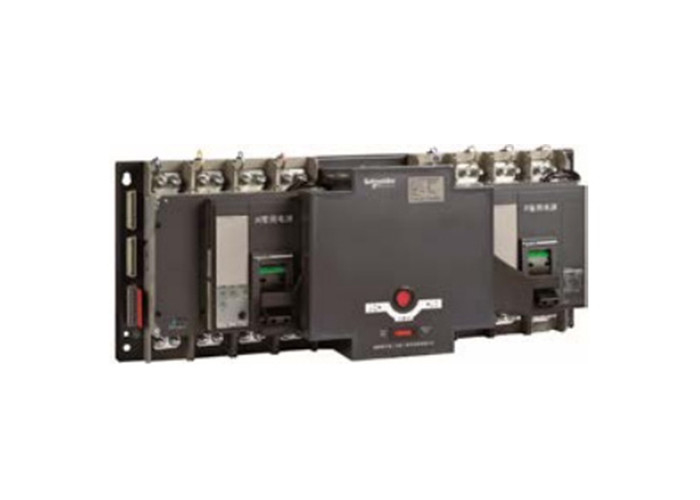

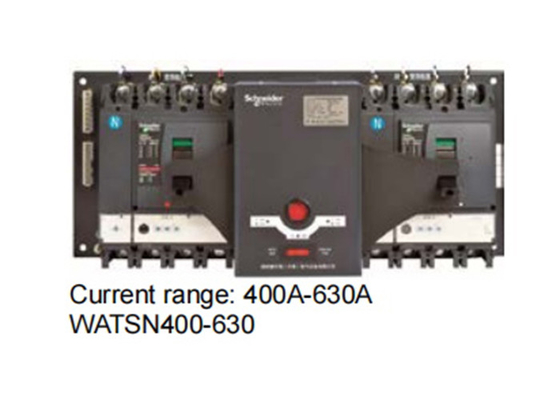

سوئیچ انتقال خودکار کلاس CB با آزاد کردن جریان بیش از حد و جریان نامی WATSN-800

مدل و مشخصات ویژگی های الکتریکی تعیین شده بر اساس IEC 60947-6-1 و GB14048.11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
تعداد قطب ها				34	3,4	34	34
کنترل کننده
نوع A				■	■	■	■
نوع B					■	■	■
نوع D
قطعات فعال کننده				NS-N,NS-H
جریان نامی (A)	داخل			800	1000	1250	1600
ولتاژ عایق نامی V)	.			800	800	800	800
ولتاژ مقاومت در برابر شتاب نامی (kV)	سازمان ملل متحد			8	8	8	8
مقدار نامی عملیات (V)	اروپايي	AC50Hz		415	415	415	415
ظرفیت شکستن نهایی	ICU	AC50Hz	220/240 ولت	50/70	50/70	50/70	50/70
(قیمت موثر kA)			380/415 ولت	50/70	50/70	50/70	50/70
ظرفیت شکستن عملیات	Ics	(%lcu)		75 درصد	75 درصد	75 درصد	75 درصد
عملکرد عایق بندی				■	■	■	■
مقاومت مکانیکی	(بخش دوم)			10000	10000	10000	10000
مقاومت الکتریکی	(بخش دوم)	AC50Hz 440V-In		5000	5000	4000	2000
حداقل زمان انتقال تماس	**)	S		2.5	2.5	2.5	2.5
حفاظت و اندازه گیری
واحد کنترل قابل تعویض	انتشار مشترک (استانداردی)			میکروفون 20	میکروفون 20	میکروفون 20	میکروفون 20
	انتشار مشترک (استانداردی)			مایکروفون 50	مایکروفون 50	مایکروفون 50	مایکروفون 50
نصب و اتصال
تثبیت / اتصال جلویی پنل	(***)				■	■	■
دستگاه کمکی برای نظارت و نشان دادن
سیگنال بازخورد موقعیت					■	■	■
عملکرد اتصال حفاظت از آتش					■	■	■
سیگنال بازخورد هشدار					■	■	■









يادداشت:
انواع کنترل کننده عبارتند از: A - نوع ترمینال؛ B - نوع اساسی؛ D - نوع هوشمند
سطوح جریان فریم: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
جریان نامی: بسته به سطوح مختلف فریم، انتشار توسط کاربر انتخاب می شود (با مراجعه به نمونه قطع کننده NSX / NS)
تعداد قطب های قابل انتخاب: 2 (فقط برای سری iC65) ، 3، 4 (تمام سری ها)
دستگاه الکتریکی کلاس: CB - با محافظت از مدار کوتاه و بیش از حد
حالت های کار: R - تغییر خودکار و بازیابی خودکار؛ S - تغییر خودکار بدون بازیابی خودکار؛ I - حالت آمادگی متقابل
توابع اضافی: X- ارتباط حفاظت از آتش؛ F- سیگنال بازخورد؛ I- ماژول نظارت بر جریان (فقط برای کنترل کننده نوع D در دسترس است)
انتشار کلاس CB. انتشار با محدوده حفاظت مختلف می تواند بر اساس نیازهای کاربر انتخاب شود.
*: دو روش نصب می تواند ارائه شود: نصب دستگاه و نصب پانل.
لطفا یک یادداشت اضافه کنید اگر نصب پانل مورد نیاز است. محصولات iC65 پشتیبانی نمی کند
کنترل کننده های نصب شده بر روی پانل
**: F- تابع سیگنال بازخورد (از جمله بازخورد موقعیت و بازخورد هشدار، لطفا در صورت لزوم متن توضیح دهنده را اضافه کنید).محصولات سری 800-1600A شامل یک گروه بازخورد موقعیت و یک گروه بازخورد هشدار به عنوان استاندارد است.برای محصولات جریان 63A و پایین تر، تنها یک گروه از بازخورد موقعیت در دسترس است.
