استیک های الکترودیونیزاسیون (EDI) سلول E هسته ای از یک سیستم کاملاً مهندسی شده برای تولید آب فوق خالص و با پاکیزه ی بالا هستند.مناسب برای صنایع مختلف مانند تولید برق، تولید نیمه هادی، تولید پنل خورشیدی، تولید دارویی و بسیاری از مکان های صنعتی سنگین دیگر.استیک های E-Cell خریداری شده از Veolia به طور معمول توسط تولید کنندگان تجهیزات اصلی (OEM) در هنگام ساخت سیستم های EDI برای کاربردهای مختلف و ظرفیت ها تحت راهنمایی فنی Veolia استفاده می شودوولیا همچنین استیک ها را از طریق روش های دیگر به بازار عرضه می کند، از جمله به طور مستقیم به کاربران نهایی برای جایگزینی استیک های EDI در سیستم های موجود خود.0 m3/h (31 gpm) آب تزریق برای دیگ بخار و توربین برای تولید بخار یا کنترل NOx در برق و صنعت عمومی، و همچنین آب شستشو برای نقاشی.

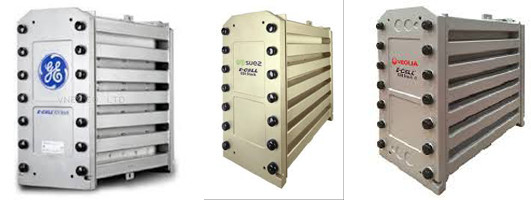

شکل زیر GE، Suez و Veolia را از چپ به راست نشان می دهد (همه همان محصول: MK-7 EDI Stack).
توضیحات کلی

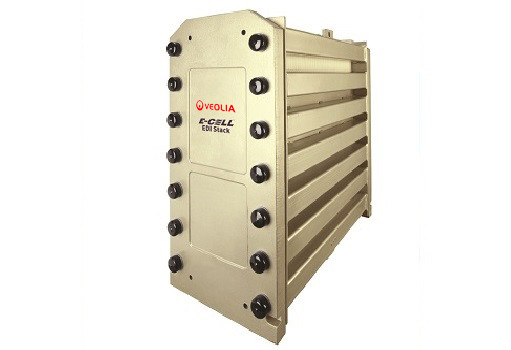

استیک E-Cell MK-7 که بخشی از خط تولید الکترودیانزاسیون E-Cell است، برای: - استفاده از جریان الکتریکی برای تامین آب فوق خالص برای تولید برق طراحی شده است.تولید پنل خورشیدیتولید هیدروژن سبز و بسیاری از صنایع سنگین دیگر. - ارائه عملکرد برتر، شامل هم بالاترین سطح کیفیت آب محصول و کمترین مصرف انرژی.- به حداقل رساندن نیاز به تمیز کردن در سطوح بالاتر سختی آب تغذیه از طریق کار ضد جریان- بدون نشت باشد، که با گارانتی سه ساله استاندارد تضمین شده است. - به طور مداوم کار می کند و برای بازسازی رزین یون مبادله ایون در داخل انبار نیاز به اسید یا اسید ندارد.- نیاز به تزریق آب نمک یا بازگردانی غلظت ندارد.
کاربردهای معمول
آب محصول از E-Cell MK-7 می تواند مورد اعتماد برای پاسخگویی به سخت ترین برنامه های کاربردی آب ultrapure امروز باشد، مانند:- آب تخلیه دیمنرالیزه شده برای دیگ های فشار بالا در نیروگاه ها و سایر سایت های صنعتی سنگین- آب فوق خالص برای شستشوی پنل های خورشیدی و سایر میکروالکترونیک ها - آب فوق خالص برای تولید هیدروژن سبز الکترولیزر
تضمین کیفیت
- نشان CE، RoHS، CSA، و EAC - ساخته شده در یک تاسیسات ISO 9001 و ISO 14001 - با گواهینامه UKCA.- استیک های E-Cell MK-7 توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهی شده اند.
| E-Cell MK-7 انبارمشخصات |
| اسمی جریان |
7.0 m3/h (31 gpm) |
| جریان نرخ محدوده |
4.2 7.8 m3/h (18 ️ 34 gpm) |
| حمل و نقل دریایی وزن |
165 کیلوگرم (364 پوند) |
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 cm x 61 سانتی متر x 74 سانتی متر
12 x ۲۴ x 30
|
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 16 -ممنون.سانتی متر |
| سدیم |
≤ 3ppb |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5 ppb |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| کار کردنپارامترها |
| بهبود |
بالا به 97 درصد |
| ولتاژ |
0 ¥ 400 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
2.4 ¥34 بار ۳۵۵۵۰ پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل قابل تعویضآنیون ها
(TEA) به عنوان CaCO3) یادداشت 5
|
≤ 36 ppm
|
| رسانایی معادل |
≤ 62μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
|
کلسختی
(به عنوان CaCO3) یادداشت 6
|
≤ 1.0ppm |
| سیلیکون (SiO2) یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بور یادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذرات یادداشت 9 |
ROنفوذ |
| اکسید کردن مامورین |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA |
يادداشت:
1عملکرد واقعی ممکن است بسته به شرایط سایت متفاوت باشد. نرم افزار پیش بینی Winflows برای بررسی کیفیت آب مورد انتظار محصول و همچنین مقاومت، سدیم،و تضمین عملکرد سیلیس که برای شرایط طراحی ارائه می شودبرای به دست آوردن بور یا سایر ضمانت ها، با ویولیا تماس بگیرید.
2فشار ورودی توسط الزامات فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا هم جریان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 ° C. نرم افزار پیش بینی Winflows مرجع برای بررسی شرایط طراحی.
4برای بررسی مشخصات آب تغذیه برای شرایط طراحی، به نرم افزار پیش بینی Winflows و کتابچه راهنمای مالک E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون قابل تبادل، این نشان دهنده غلظت تمام آنیون های موجود در آب تغذیه از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA در شرایط کاربردی خاص قابل قبول است باید از جریان های باد استفاده شود.مقدار جدول در حداقل جریان و حداکثر دمای است.
6. 1.0 ppm به عنوان CaCO3 محدودیت سختی آب تغذیه فقط برای عملیات جریان ضد جریان استاندارد اعمال می شود. سختی آب تغذیه مجاز به 0.1 ppm به عنوان CaCO3 در عملیات جریان همزمان کاهش می یابد.
7. حد مجاز سیلیس از 5 m3/h جریان کاهش می یابد. حد مجاز سیلیس از 0.5 ppm با سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 کاهش می یابد.
8سطح بور در خوراک محدود به 0.3 ppm به عنوان B هر زمان که یک نیاز تضمین سیلیس یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm وجود دارد،به عنوان سطوح بور بالاتر می تواند بر عملکرد تاثیر بگذاردبدون این الزامات، محدوده 1.0 ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه EDI را ارائه می دهد که عمدتاً از ذرات، مواد کلائیدی و مواد ارگانیک با وزن مولکولی بالا پاک است.که می تواند رسانه های تبادل یون را آلوده کندکیفیت نفوذ RO مشخص شده است، زیرا استیک های EDI حاوی بستر های بسته بندی شده از رسانه ی مبادله یون است که نمی تواند برای حذف ذرات فلود شود.سیستم هایی که دارای یک سیستم باز بین یک سیستم RO (یا منبع دیگر) و E-Cell (ex) هستند. مخزن، decarbonator) باید با فیلترهای بلافاصله قبل از سلول E مجهز شود، تا سلول E را در برابر آلودگی با ذرات محافظت کند.یک فیلتر مطلق 5 μm یا یک فیلتر اسمی 1 μm قابل قبول است..
10APHA - استاندارد رنگ / مقیاس نامگذاری شده برای انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM D1209.
ماژول های EDI Veolia در زیر هستند
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
