تکنولوژی الکترودئیونیزاسیون (EDI) E-Cell* شرکت Veolia به طور موثر نمک های باقیمانده و گونه های آبی یونیزه شده از جمله دی اکسید کربن، سیلیکون، آمونیاک و بور را از بین می برد.از منابع مختلف آب. این سیستم های EDI در اطراف یک جزء اصلی به نام یک استیک EDI متمرکز شده اند و Veolia گزینه های مختلفی از استیک های E-Cell را ارائه می دهد که متناسب با طیف گسترده ای از برنامه ها است.وولیا سیستم های EDI پیش ساخته شده را ارائه می دهد که نیازهای خاص را برآورده می کندچه شما استیک های E-Cell را بخرید یا یک سیستم جامع، Veolia دارای تخصص لازم، دسترسی جهانی و عملکرد اثبات شده است.اطمینان از سیستم آب بسیار خالص یا بسیار خالص.
داده های پارامتر
| برند |
ویولیا EDI |
| ppm قابل تعویض |
65.0 |
| نوار فشار ورودی |
6.9 |
| فشار ورودی psi |
100 |
| نوع انبار |
E-Cell 3X |
| حداکثر دمای°C |
40 |
| حداکثر دمای°F |
104 |
| بار کاهش فشار |
1،4-2،8 |
| کاهش فشار در پی سی |
20 تا 40 |
| بازیافت % |
تا 97 درصد |
| جریان m3/h |
2،3-6,4 |
| Fسرعت پایین gpm/ft2 |
10 تا 28 |
| ولتاژ برق V |
0 تا 400 VDC |
| وزن حمل و نقل |
165 |
| وزن حمل و نقل |
364 |
| درخواست |
آب فوق خالص، آب تغذیه دیگ |
لطفاً برای پارامترهای دقیق به زیر مراجعه کنید.
توضیحات کلی

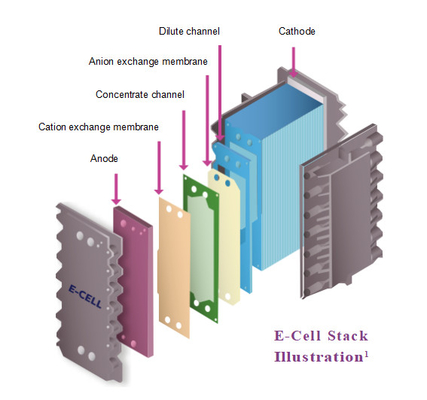

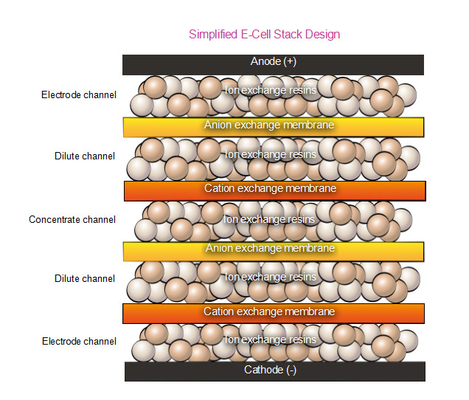

E-Cell-3X Stack، یکی از اجزای اصلی خط تولید الکترودیونیزاسیون E-Cell*، برای خدمات به صنایع مختلف طراحی شده است و آب بسیار خالص را برای فرآیندهای حیاتی تضمین می کند.در اینجا یک مرور کلی از ویژگی های اصلی و مزایای آن است:
استفاده از جریان الکتریکی:E-Cell-3X Stack از جریان الکتریکی استفاده می کند تا آب بسیار خالص تولید کند، که برای تولید نیمه هادی، تولید برق، تولید پنل خورشیدی، تولید هیدروژن سبز،و بسیاری از صنایع سنگین.
عملکرد فوق العاده:این پشته عملکرد بی نظیر را ارائه می دهد و بالاترین استانداردهای کیفیت آب را در حالی که کمترین مصرف انرژی را به دست می آورد، ارائه می دهد.
حداقل الزامات تمیز کردن:کار آن در مقابل جریان به طور موثر نیاز به تمیز کردن مکرر را به حداقل می رساند، حتی هنگامی که با آب تغذیه با سطوح سخت تر برخورد می شود.
طراحی بدون نشت:E-Cell-3X Stack به صورت کاملاً بدون نشت طراحی شده و با یک گارانتی سه ساله استاندارد برای آرامش ذهن پشتیبانی می شود.
کار مستمر:این سیستم بدون نیاز به هر گونه ماده ی خیس یا اسید برای بازسازی رزین یون مبادله ای در داخل پشته کار می کند و تولید مداوم آب فوق خالص را تضمین می کند.
تزریق آب نمک حذف شده و گردش مجدد غلظت:این پشته به طور کارآمد بدون نیاز به تزریق آب نمک یا بازپرداخت غلظت کار می کند و روند کلی تصفیه آب را ساده می کند.
نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
سناریوهای کاربردی معمولی
آب تولید شده از E-Cell-3X می تواند به طور قابل اعتماد برای پاسخگویی به سخت ترین برنامه های آب بسیار خالص امروز استفاده شود، از جمله اما محدود به:
آب فوق خالص برای شستشوی تراشه های نیمه هادی، پنل های خورشیدی و سایر دستگاه های میکروالکترونیک.
- آب مواد غذایی غیرمعدن شده برای دیگ های فشار بالا در نیروگاه ها و دیگر سایت های صنعتی سنگین
- آب فوق خالص برای تولید هیدروژن سبز در الکترولیزر
برای ساده سازی طراحی و اعتماد به نفس بیشتر در برنامه EDI شما، پیش بینی و ضمانت عملکرد E-Cell را ارائه می دهیم، که می توانید از طریق نرم افزار Winflows* یا با تماس با ما به دست آورید.
تضمین کیفیت
- نشان CE، RoHS، CSA و EAC
-تولید در یک تاسیسات ISO 9001 و ISO 14001
- با گواهينامه UKCA
- استیک های E-Cell-3X توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهی شده اند
| E-Cell-3X انبار مشخصات |
| اسمی جریان |
5.0 m3/h (22 gpm) |
| جریان نرخ محدوده |
2.364 m3/h (۱۰٫۲۸) gpm) |
| حمل و نقل دریایی وزن |
165 کیلوگرم (364 پوند) |
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 سانتی متر x 61 سانتی متر x 72 سانتي متر 12 × 24 × 29 |
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 16 -ممنون.سانتی متر |
| سدیم |
≤ 3ppb |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5ppb |
| بور |
به عنوان کم به عنوان 0.08 ppb |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| بور |
بالا به ۹۶% حذف |
| کار کردنپارامترها |
| بهبود |
بالا به 97 درصد |
| ولتاژ |
0 ¥ 400 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل قابل تعویضآنیون ها
(TEA) به عنوان CaCO3) یادداشت 5
|
≤ 65 ppm
|
| معادل رسانایی |
≤ 112μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
| سختی کل(به عنوان CaCO3) یادداشت 6 |
≤ 1.0ppm |
| سیلیکون (SiO2) یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بوریادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذراتیادداشت 9 |
ROنفوذ |
| اکسید کردن مامورین |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA |
يادداشت:
1. عملکرد واقعی ممکن است بر اساس شرایط سایت متفاوت باشد. به نرم افزار پیش بینی Winflows مراجعه کنید تا کیفیت آب محصول مورد انتظار و مقاومت را بررسی کنید.تضمین عملکرد سدیم و سیلیس که در شرایط طراحی ارائه شده استبراي بورون يا گارانتي هاي ديگه با ما تماس بگير
2فشار ورودی با نیازهای فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا همزمان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 °C. برای بررسی شرایط طراحی به نرم افزار پیش بینی Winflows مراجعه کنید.
4برای بررسی مشخصات آب تغذیه در شرایط طراحی، به نرم افزار پیش بینی جریان باد و کتابچه عملیاتی E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون های قابل تبادل، این نشان دهنده غلظت تمام آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA آب تغذیه در شرایط عملیاتی مورد نظر استفاده می شود باید از جریان های باد استفاده شود.مقادیر جدول شده در حداقل جریان و حداکثر دمای داده شده است.
6. حد سختی آب تغذیه 1.0ppm به عنوان CaCO3 فقط برای کار استاندارد ضد جریان است. در حالت کار همزمان، سختی قابل قبول آب تغذیه به 0.1ppm به عنوان CaCO3 کاهش می یابد.
7در نرخ های بالاتر از جریان اسمی، حد مجاز سیلیس کاهش می یابد. هنگامی که سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد مجاز سیلیس به 0.5 ppm کاهش می یابد.
8هنگامی که یک نیاز تضمین سیلیس وجود دارد یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm است، سطح بور تغذیه به 0.3 ppm به عنوان B محدود می شود، زیرا سطوح بور بالاتر ممکن است بر عملکرد تأثیر بگذارد..در صورت عدم وجود این الزامات، محدوده ۱.۰ ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه را به EDI ارائه می دهد که اساساً بدون ذرات، مواد کالوییدال،و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجا که استیک EDI حاوی بستر های بسته بندی شده از رسانه های تبادل یون است که نمی تواند برای حذف ذرات به صورت backwashed / fluidized باشد، کیفیت نفوذ RO باید مشخص شود.سیستم هایی که دارای یک سیستم باز بین سیستم RO (یا منبع دیگر) و E-Cell هستند.به عنوان مثال، مخزن مخزن، decarbonator) باید یک فیلتر نصب شده به سرعت قبل از E-Cell برای محافظت از E-Cell از آلودگی توسط مواد ذرات.یک فیلتر مطلق 5μm یا فیلتر اسمی 1μm قابل قبول است.
APHA - استاندارد رنگ / مقیاس به نام انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM.
برای نمونه های بیشتر، لطفاً روی:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
