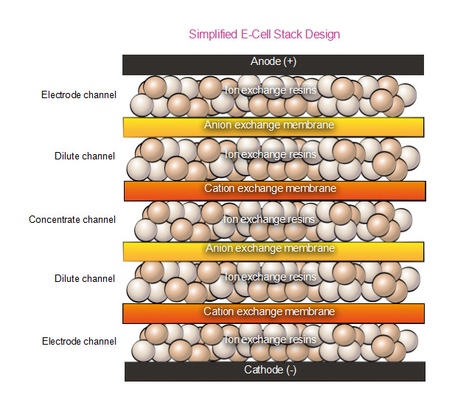

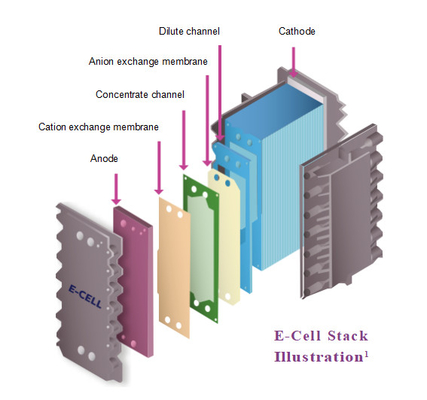

تکنولوژی نوآورانه الکترودئونیزاسیون (EDI) E-Cell* شرکت Veolia به طور موثر نمک های باقیمانده و گونه های آبی یونیزه شده از جمله دی اکسید کربن، سیلیکون، آمونیاک و بور را از بین می برد.از منابع آبهسته این فناوری در استیک EDI، یک جزء حیاتی در ساخت سیستم های EDI قرار دارد.وولیا طیف متنوعی از استیک های E-Cell را ارائه می دهد که برای پاسخگویی به نیازهای مختلف برنامه کاربردی طراحی شده اند.، همراه با سیستم های EDI از پیش طراحی شده برای ادغام یکپارچه.و عملکرد اثبات شده اطمینان از قابلیت اطمینان از سیستم آب فوق خالص و یا خالص.
داده های پارامتر
| برند |
ویولیا EDI |
| ppm قابل تعویض |
68.2 |
| نوار فشار ورودی |
6.9 |
| فشار ورودی psi |
100 |
| حداکثر دمای °C |
40 |
| حداکثر دمای °F |
104 |
| بار کاهش فشار |
1،4-2،8 |
| کاهش فشار در پی سی |
20 تا 40 |
| بازیافت % |
تا ۹۳ درصد |
| رسانایی μs/cm |
<117 |
| محدوده pH |
4 تا 11 |
| جریان m3/h |
1.14 |
| سرعت جریان gpm/ft2 |
5 |
| ولتاژ برق V |
0-150 VDC |
| وزن حمل و نقل |
57 |
| وزن حمل و نقل |
126 |
| درخواست |
آب برای تزریق، داروسازی، آزمایشگاهی |
لطفاً برای پارامترهای دقیق به زیر مراجعه کنید.

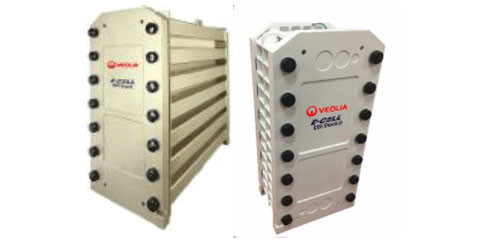

E-Cell MK-3MiniHT Stack ، یک جزء کلیدی از خط تولید الکترودیانزاسیون E-Cell ، برای برآورده کردن چندین نیاز مهم طراحی شده است.از جریان الکتریکی استفاده می کند تا آب بسیار خالص را برای استفاده در صنایع داروسازی و بیوتکنولوژی تولید کند، و همچنین در محیط های آزمایشگاهی. این پشته قادر به پاکسازی با آب گرم تا 185 درجه فارنهایت (85 درجه سانتیگراد) برای حداکثر 160 چرخه است، که بهداشت قوی را تضمین می کند.ارائه بالاترین استانداردهای کیفیت آب محصول در حالی که مصرف انرژی پایین را حفظ می کندکار ضد جریان نیاز به تمیز کردن را حتی در هنگام برخورد با منابع آب با سختی بالاتر به حداقل می رساند.با تضمین سه ساله استاندارد برای آرامش ذهنعلاوه بر این، آن را به طور مداوم کار می کند بدون نیاز به جوش یا اسید برای بازسازی رزین، و آن را نیاز به تزریق آب نمک و یا غلظت بازپرداخت،ساده سازی فرآیند های نگهداری و عملیاتی.

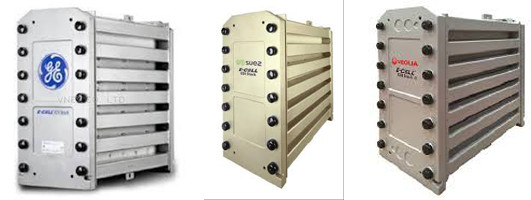

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
آب محصول E-Cell MK-3MiniHT به طور ایده آل برای کاربردهای صنعتی در مقیاس کوچک مناسب است ، جایی که از استانداردهای کیفیت مورد نیاز USP ، EP و سایر داروسازی ها فراتر می رود.برای استفاده در کاربردهای مختلف مانند آب برای تزریق قابل اعتماد استبرای تسهیل فرآیند طراحی و افزایش اعتماد به نفس در برنامه EDI شما،وولیا پیش بینی عملکرد و ضمانت برای E-Cell را از طریق نرم افزار Winflows* یا از طریق تماس مستقیم ارائه می دهداین تضمین می کند که شما می توانید با اطمینان E-Cell MK-3MiniHT را به راحتی و با دقت در نیازهای تصفیه آب خود ادغام کنید.
تضمین کیفیت برای E-Cell MK-3MiniHT استک سختگیرانه است، با رعایت چندین استاندارد و گواهینامه بین المللی. محصول دارای علامت CE، RoHS، CSA و EAC است.تضمین انطباق با مقررات مختلف ایمنی و محیط زیست. تمام مواد در تماس مستقیم با مایعات پردازش شده توسط E-Cell MK-3MiniHT استیک برآورده کردن الزامات تعیین شده توسط FDA، تضمین ایمنی درجه غذایی. علاوه بر این،گواهی UKCA دارد.، نشان دهنده انطباق با استانداردهای بریتانیا است.
تولید شده در تاسیساتی که مطابق با استانداردهای ISO 9001 (مدیریت کیفیت) و ISO 14001 (مدیریت محیط زیست) است،E-Cell MK-3MiniHT Stack همچنان تعهد خود را به برتری در کیفیت محصول و پایداری زیست محیطی نشان می دهدعلاوه بر این، این پشته توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهی حلال داده شده است.تأیید مناسب بودن آن برای استفاده در کاربردهایی که مربوط به محدودیت های رژیم غذایی حلال استاین مجموعه جامع از اقدامات تضمین کیفیت تضمین می کند که E-Cell MK-3MiniHT Stack با بالاترین استانداردهای ایمنی، کیفیت و قابلیت اطمینان مطابقت داشته باشد.
| MK-3MiniHT انبار مشخصات |
| اسمی جریان |
1.14 m3/h (۵)0 gpm) |
| جریان نرخ محدوده |
0.5 ¥16 m3/h ۲٫۲٫۷0 gpm) |
| حمل و نقل دریایی وزن |
57 کیلوگرم (126 پوند) |
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 cm x 61 سانتی متر x 29 سانتی متر
12 x ۲۴ x 12
|
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 10 داروسازی یا
≥ 16 MOhm-cm (صنعتي)
|
| سدیم |
≤ 3ppb (صنعتي) |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5 ppb(صنعتي) |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| کار کردنپارامترها |
| بهبود |
بالا به ۹۳% |
| ولتاژ |
0 ¥ 150 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی) |
| پاکسازی آب گرم چرخه ها |
160 |
| حداکثر پاکسازیدرجه حرارت |
85 درجه (185oF) |
| حداکثر فشار ورودی تصفیه |
2.1 بار (30 پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل آنیون های قابل تعویض
(TEA به عنوان CaCO3)یادداشت 5
|
≤ 68.2ppm
|
| رسانایی معادل |
≤ 117μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
| کل سختی (به عنوان CaCO)3)یادداشت 6 |
≤ 1.0ppm |
| سیلیکون (SiO)2)یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بور یادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذرات یادداشت 9 |
ROنفوذ |
| اکسید کردن مامورین |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA |
يادداشت ها در مورد E-Cell MK-3MiniHT:
1شرایط واقعی محل ممکن است بر عملکرد سیستم تأثیر بگذارد. توصیه می شود از نرم افزار پیش بینی Winflows برای تأیید کیفیت آب، مقاومت، سدیم،و تضمین عملکرد سیلیس در شرایط طراحی مشخص شدهبرای بور یا هر گونه تضمین دیگر، لطفا برای جزئیات بیشتر با Veolia تماس بگیرید.
2فشار ورودی توسط چندین عامل تعیین می شود، از جمله نیازهای فشار پایین رودخانه برای هر دو جریان محصول و غلظت،انتخاب حالت عملیاتی ضد جریان یا هم جریان، و فشار در سراسر انبار کاهش می یابد.
3. نرخ جریان اسمی و دمای 25 درجه سانتیگراد شرایط مرجع هستند. توصیه می شود برای بررسی در شرایط طراحی واقعی به نرم افزار پیش بینی Winflows مراجعه کنید.
4لطفاً به نرم افزار پیش بینی Winflows و کتابچه راهنمای مالک استیک سلول های الکترونیکی مراجعه کنید تا اطمینان حاصل شود که مشخصات آب تغذیه برای شرایط طراحی سیستم مناسب است.
5TEA (کل آنیون قابل تبادل) نشان دهنده غلظت کل آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.استفاده از Winflows برای تأیید اینکه آب تغذیه TEA در شرایط خاص عملکرد برنامه قابل قبول است ضروری است.مقدار جدول ارائه شده بر اساس حداقل جریان و حداکثر دمای است.
6. حد سختی آب تغذیه 1.0 ppm به عنوان CaCO3 به طور خاص برای عملیات جریان ضد جریان استاندارد اعمال می شود. با این حال، هنگامی که در حالت جریان همزمان کار می کند،سختی قابل قبول آب خوراک به 0 کاهش می یابد.1 ppm به عنوان CaCO3
7. حد مجاز سیلیس زمانی که جریان از مقدار اسمی فراتر رود کاهش می یابد. علاوه بر این، اگر سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد آن به 0.5 ppm کاهش می یابد.
8سطح مواد غذایی بور در 0.3 ppm به عنوان B در هر زمان که نیاز به تضمین سیلیس یا تضمین مقاومت بیش از 10 MOhm-cm وجود دارد، محدود می شود.سطوح بالاتری از بور می تواند عملکرد سیستم را تحت تاثیر قرار دهدبدون این الزامات، محدودیت به 1.0 ppm بور گسترش می یابد.
9. آسموز معکوس (RO) یا یک فرآیند معادل برای تامین آب تغذیه به سیستم EDI توصیه می شود.و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجا که استیک های EDI حاوی بستر های بسته بندی شده از رسانه ی مبادله ی یون است که نمی توان آن را به صورت backwashed / fluidized استفاده کرد، مشخص کردن کیفیت نفوذ RO بسیار مهم است.سیستم هایی که یک حلقه باز بین سیستم RO (یا منبع دیگر) و E-Cell دارندبه عنوان مثال، یک مخزن، decarbonator) باید فیلترهای بلافاصله قبل از E-Cell را برای محافظت از آن از آلودگی توسط مواد ذرات شامل شود.یک فیلتر مطلق 5 μm یا یک فیلتر اسمی 1 μm قابل قبول است.
10استانداردهای رنگ APHA به نام انجمن بهداشت عمومی آمریکا نامگذاری شده و توسط ASTM D1209 تعریف شده است. این استانداردها به اندازه گیری و طبقه بندی رنگ آب کمک می کنند.که می تواند شاخص کیفیت آب باشد.
برای نمونه های بیشتر، لطفاً روی:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
