توضیحات محصول
EDI STACK

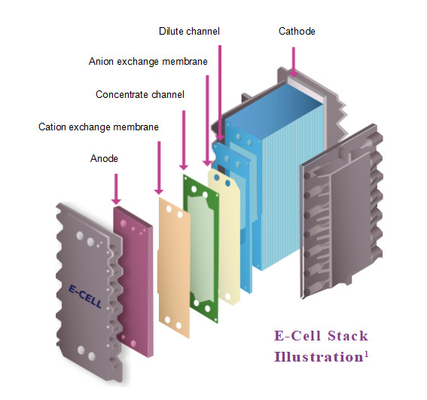

EDI یک رویکرد نوآورانه برای یونیزاسیون الکترود است که جایگزین تکنولوژی سنتی درمان آب بستر مخلوط می شود تا مزایای چشمگیری را برای عملیات شما ارائه دهد.طرح ماژولار آن باعث می شود.
یک رهبر صنعت در تکنولوژی آب بسیار خالص و با خالصیت بالا با مقاومت تا 18 MOhm-cm
تکنولوژی الکترودئونیزاسیون (EDI) E-Cell* از سوی SUEZ، نمک های باقی مانده و گونه های آبی یونیزاسیون قابل مانند دی اکسید کربن، سیلیکون، آمونیاک و بور را از منابع آب شما حذف می کند.سیستم های EDI بدون مواد شیمیایی کار می کننداین دستگاه ها برای تولید برق برای تغذیه دیگ و کنترل NOx، نیمه هادی ها، میکروالکترونیک،مواد غذایی و نوشیدنی، و داروسازی.
تکنولوژی E-Cell به سال 1978 برمی گردد و SUEZ از آن زمان به بعد نوآوری کرده است تا شهرت خود را با قابلیت اطمینان و عملکرد بالا، در حالی که مصرف انرژی کمتری نسبت به رقابت ایجاد کند.
مزایای EDI سلول الکترونیکی در مقایسه با تبادل یون:
EDI نیازی به مواد شیمیایی بازسازی ندارد که نگرانی های زیست محیطی، بهداشت و ایمنی را ساده می کند و هزینه های شیمیایی را کاهش می دهد
EDI به طور مداوم کار می کند که خطر شکستن را از رزین خسته شده به حداقل می رساند و عملیات را با حذف نیاز به سیستم غیرفعال برای بازسازی ساده می کند
EDI نیاز به امکانات را کاهش می دهد، زیرا دارای زیرپای کوچکتر و نیاز به ارتفاع پایین تر از تبادل یون است، به ویژه هنگامی که شامل تجهیزات پشتیبانی مانند سیستم های دوز شیمیایی است
EDI دارای تخلیه آب فاضلاب خطرناک نیست و زباله ها می توانند به راحتی بدون سیستم های خنثی سازی مورد نیاز برای تبادل یون بازیافت شوند
| مشخصات |
| برند |
SUEZ E-Cell |
| نوار فشار ورودی |
31-69 |
| فشار ورودی psi |
45 تا 100 |
| تعداد انبارها |
1 |
| نوع انبار |
MK-3 |
| حداکثر دمای °C |
40 |
| حداکثر دمای °F |
104 |
| بازیافت % |
تا 97 درصد |
| محدوده pH |
5 تا 9 |
| جریان m3/h |
5 |
| سرعت جریان gpm/ft2 |
22 |
ابعاد / وزن |
| وزن حمل و نقل |
135 |
| وزن حمل و نقل |
298 |

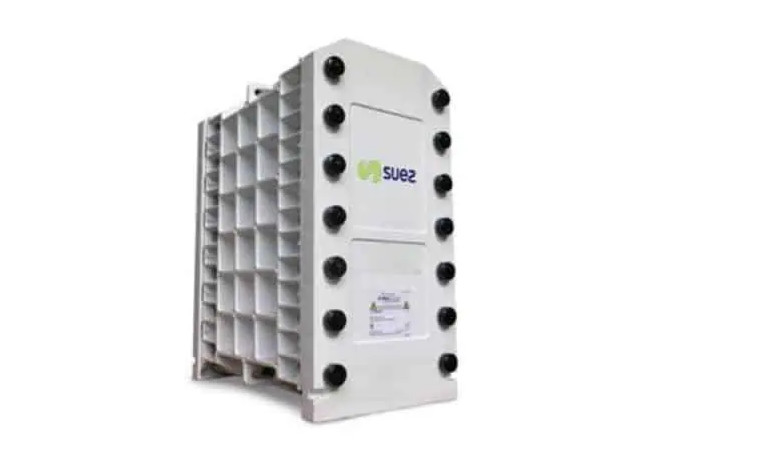

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
سناریوهای کاربردی معمولی
آب تولید شده از E-Cell-3X می تواند به طور قابل اعتماد برای پاسخگویی به سخت ترین برنامه های آب بسیار خالص امروز استفاده شود، از جمله اما محدود به:
آب فوق خالص برای شستشوی تراشه های نیمه هادی، پنل های خورشیدی و سایر دستگاه های میکروالکترونیک.
- آب مواد غذایی غیرمعدن شده برای دیگ های فشار بالا در نیروگاه ها و دیگر سایت های صنعتی سنگین
- آب فوق خالص برای تولید هیدروژن سبز در الکترولیزر
برای ساده سازی طراحی و اعتماد به نفس بیشتر در برنامه EDI شما، پیش بینی و ضمانت عملکرد E-Cell را ارائه می دهیم، که می توانید از طریق نرم افزار Winflows* یا با تماس با ما به دست آورید.
تضمین کیفیت
- نشان CE، RoHS، CSA و EAC
-تولید در یک تاسیسات ISO 9001 و ISO 14001
- با گواهينامه UKCA
- E-Cell-3X استیک ها توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهی شده اند
| E-Cell-3X انبار مشخصات |
| اسمی جریان |
5.0 m3/h (22 gpm) |
| جریان نرخ محدوده |
2.364 m3/h (۱۰٫۲۸) gpm) |
| حمل و نقل دریایی وزن |
165 کیلوگرم (364 پوند) |
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 سانتی متر x 61 سانتی متر x 72 سانتي متر 12 × 24 × 29 |
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 16 -ممنون.سانتی متر |
| سدیم |
≤ 3ppb |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5ppb |
| بور |
به عنوان کم به عنوان 0.08 ppb |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| بور |
بالا به ۹۶% حذف |
| کار کردنپارامترها |
| بهبود |
بالا به 97 درصد |
| ولتاژ |
0 ¥ 400 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل آنیون های قابل تعویض
(TEA به عنوان CaCO3)یادداشت 5
|
≤ 65 ppm
|
| معادل رسانایی |
≤ 112μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
| کل سختی (به عنوان CaCO)3)یادداشت 6 |
≤ 1.0ppm |
| سیلیکون (SiO)2)یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بور یادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذرات یادداشت 9 |
ROنفوذ |
| اکسید کردن مامورین |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA |
يادداشت:
1. عملکرد واقعی ممکن است بر اساس شرایط سایت متفاوت باشد. به نرم افزار پیش بینی Winflows مراجعه کنید تا کیفیت آب مورد انتظار محصول و مقاومت را تأیید کنید.تضمین عملکرد سدیم و سیلیس که در شرایط طراحی ارائه شده استبراي بورون يا گارانتي هاي ديگه با ما تماس بگير
2فشار ورودی با نیازهای فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا همزمان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 °C. برای بررسی شرایط طراحی به نرم افزار پیش بینی Winflows مراجعه کنید.
4برای بررسی مشخصات آب تغذیه در شرایط طراحی، به نرم افزار پیش بینی Winflows و کتابچه عملیاتی E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون های قابل تبادل، این نشان دهنده غلظت تمام آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA آب تغذیه در شرایط عملیاتی مورد نظر استفاده می شود باید از جریان های باد استفاده شود.مقادیر جدول شده در حداقل جریان و حداکثر دمای داده شده است.
6. حد سختی آب تغذیه 1.0ppm به عنوان CaCO3 فقط برای کار استاندارد ضد جریان است. در حالت کار همزمان، سختی قابل قبول آب تغذیه به 0.1ppm به عنوان CaCO3 کاهش می یابد.
7در نرخ های بالاتر از جریان اسمی، حد مجاز سیلیس کاهش می یابد. هنگامی که سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد مجاز سیلیس به 0.5 ppm کاهش می یابد.
8هنگامی که یک نیاز تضمین سیلیس وجود دارد یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm است، سطح بور تغذیه به 0.3 ppm به عنوان B محدود می شود، زیرا سطوح بور بالاتر ممکن است بر عملکرد تأثیر بگذارد..در صورت عدم وجود این الزامات، محدوده ۱.۰ ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه را به EDI ارائه می دهد که اساساً از ذرات، مواد کالوئیدی،و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجا که استیک EDI حاوی بستر های بسته بندی شده از رسانه های تبادل یون است که نمی تواند برای حذف ذرات به صورت backwashed / fluidized باشد، کیفیت نفوذ RO باید مشخص شود.سیستم هایی که دارای یک سیستم باز بین سیستم RO (یا منبع دیگر) و E-Cell هستند.به عنوان مثال، مخزن مخزن، decarbonator) باید یک فیلتر نصب شده به سرعت قبل از E-Cell برای محافظت از E-Cell از آلودگی توسط مواد ذرات.یک فیلتر مطلق 5μm یا فیلتر اسمی 1μm قابل قبول است.
APHA - استاندارد رنگ / مقیاس به نام انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM.
برای نمونه های بیشتر، لطفاً روی:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
