| مدل: |
استاندارد E-CELL-3X |
سرعت جریان آب: |
5 متر3/ساعت |
| محدوده جریان آب: |
2.27 تا 6.36 متر3/ساعت |
وزن حمل: |
150 کیلوگرم |
| فشار ورودی آب |
4.8-6.9bar (70-100psi) |
کاهش فشار در جریان استاندارد |
1.4-2.4bar (20-35psi) |
| ابعاد (W × H × D) |
30 سانتي متر × 61 سانتي متر × 48 سانتي متر(12×24×19) |
سیلیکون (SiO2) تا t |
99 درصد |
E-CELL-3X ماژول الکترودیونیزه سازی صنعتی (EDI)
SUEZ High Purity Water Preparation Equipment EDI Module E-CELL-3X یک ماژول الکترودیونیزاسیون (EDI) است که از جریان الکتریکی برای دیونیزه کردن و پولیش کردن آب اسموز معکوس استفاده می کند.آب تولید شده توسط E-CELL-3X آب بسیار خالص است، که برای سخت ترین صنایع با نیازهای کیفیت آب امروز مناسب است.ماژول EDI آمریکایی GE E-CELL-3X از فناوری ماژولار استفاده می کند و می تواند با تطبیق تعداد مختلف ماژول ها به نیازهای مختلف درمان آب سازگار شوددر حال حاضر، این فناوری ماژولار به یک استاندارد فنی تبدیل شده است. این یک تضمین قوی برای تولید آب با پاکیزه ی بالا در صنایع مانند تولید برق، میکروالکترونیک،مواد شیمیایی ظریف، و داروسازی.
توضیحات و استفاده

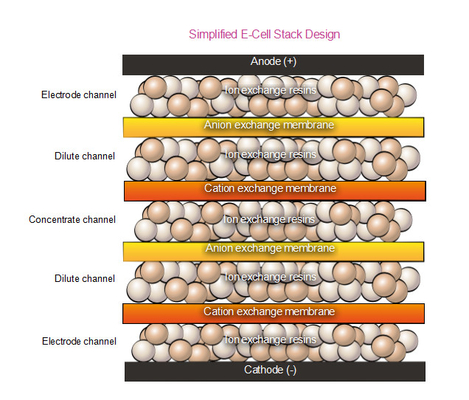

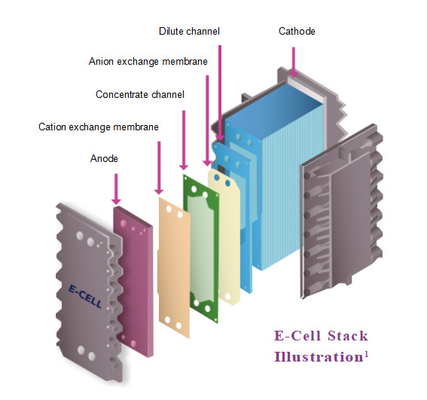

EDI ترکیبی از رزین های مبادله یون سنتی و تکنولوژی الکترودیالیز را به صورت ارگانیک برای حذف یون های آلاینده در آب ترکیب می کند. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberدر عین حال، جریان مستقیم می تواند مولکول های آب را به یون های هیدروژن و یون های هیدروکسید تبدیل کند و به طور مداوم رزین را بازسازی کند.EDI می تواند به طور مداوم و قابل پیش بینی آب بسیار خالص تولید کند.
استانداردهای کیفیت
با علامت CE، UL و CSA؛ در یک تاسیسات صدور گواهینامه ISO 9001: 2000 تولید شده است.
ویژگی های عملکرد ماژول E-CELL-3X EDI
• مقاومت: بیشتر از 16 MΩ.cm
• سدیم: کمتر از 3ppb
• حذف سیلیس (SiO2): تا 99٪ یا محتوای فاضلاب کمتر از 5 ppb
• حذف بورون: بیشتر از 95٪
• بازیافت: تا 95 درصد
• جریان غلظت: مخالف جریان آب
• ولتاژ: 0 - 300 VDC
• شدت جریان: 0 - 5.2 ADC
• فشار ورودی: 4.8 - 6.9 بار 70 - 100 psi
• کاهش فشار در جریان استاندارد: 1.4 - 2.4 bar 20 - 35 psi

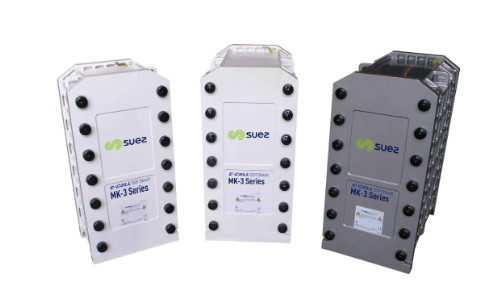

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
سناریوهای کاربردی معمولی
آب تولید شده از E-Cell-3X می تواند به طور قابل اعتماد برای پاسخگویی به سخت ترین برنامه های آب بسیار خالص امروز استفاده شود، از جمله اما محدود به:
آب فوق خالص برای شستشوی تراشه های نیمه هادی، پنل های خورشیدی و سایر دستگاه های میکروالکترونیک.
- آب مواد غذایی غیرمعدن شده برای دیگ های فشار بالا در نیروگاه ها و دیگر سایت های صنعتی سنگین
- آب فوق خالص برای تولید هیدروژن سبز در الکترولیزر
برای ساده سازی طراحی و اعتماد به نفس بیشتر در برنامه EDI شما، پیش بینی و ضمانت عملکرد E-Cell را ارائه می دهیم، که می توانید از طریق نرم افزار Winflows* یا با تماس با ما به دست آورید.
تضمین کیفیت
- نشان CE، RoHS، CSA و EAC
-تولید در یک تاسیسات ISO 9001 و ISO 14001
- با گواهينامه UKCA
- E-Cell-3X استیک ها توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهی شده اند
| E-Cell-3X انبار مشخصات |
| اسمی جریان |
5.0 m3/h (22 gpm) |
| جریان نرخ محدوده |
2.364 m3/h (۱۰٫۲۸) gpm) |
| حمل و نقل دریایی وزن |
165 کیلوگرم (364 پوند) |
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 سانتی متر x 61 سانتی متر x 72 سانتي متر 12 × 24 × 29 |
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 16 -ممنون.سانتی متر |
| سدیم |
≤ 3ppb |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5ppb |
| بور |
به عنوان کم به عنوان 0.08 ppb |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| بور |
بالا به ۹۶% حذف |
| کار کردنپارامترها |
| بهبود |
بالا به 97 درصد |
| ولتاژ |
0 ¥ 400 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل آنیون های قابل تعویض
(TEA به عنوان CaCO3)یادداشت 5
|
≤ 65 ppm
|
| معادل رسانایی |
≤ 112μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
| کل سختی (به عنوان CaCO)3)یادداشت 6 |
≤ 1.0ppm |
| سیلیکون (SiO)2)یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بور یادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذرات یادداشت 9 |
ROنفوذ |
| اکسید کردن مامورین |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA |
يادداشت:
1. عملکرد واقعی ممکن است بر اساس شرایط سایت متفاوت باشد. به نرم افزار پیش بینی Winflows مراجعه کنید تا کیفیت آب مورد انتظار محصول و مقاومت را تأیید کنید.تضمین عملکرد سدیم و سیلیس که در شرایط طراحی ارائه شده استبراي بورون يا گارانتي هاي ديگه با ما تماس بگير
2فشار ورودی با نیازهای فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا همزمان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 °C. برای بررسی شرایط طراحی به نرم افزار پیش بینی Winflows مراجعه کنید.
4برای بررسی مشخصات آب تغذیه در شرایط طراحی، به نرم افزار پیش بینی Winflows و کتابچه عملیاتی E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون های قابل تبادل، این نشان دهنده غلظت تمام آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA آب تغذیه در شرایط عملیاتی مورد نظر استفاده می شود باید از جریان های باد استفاده شود.مقادیر جدول شده در حداقل جریان و حداکثر دمای داده شده است.
6. حد سختی آب تغذیه 1.0ppm به عنوان CaCO3 فقط برای کار استاندارد ضد جریان است. در حالت کار همزمان، سختی قابل قبول آب تغذیه به 0.1ppm به عنوان CaCO3 کاهش می یابد.
7در نرخ های بالاتر از جریان اسمی، حد مجاز سیلیس کاهش می یابد. هنگامی که سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد مجاز سیلیس به 0.5 ppm کاهش می یابد.
8هنگامی که یک نیاز تضمین سیلیس وجود دارد یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm است، سطح بور تغذیه به 0.3 ppm به عنوان B محدود می شود، زیرا سطوح بور بالاتر ممکن است بر عملکرد تأثیر بگذارد..در صورت عدم وجود این الزامات، محدوده ۱.۰ ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه را به EDI ارائه می دهد که اساساً از ذرات، مواد کالوئیدی،و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجا که استیک EDI حاوی بستر های بسته بندی شده از رسانه های تبادل یون است که نمی تواند برای حذف ذرات به صورت backwashed / fluidized باشد، کیفیت نفوذ RO باید مشخص شود.سیستم هایی که دارای یک سیستم باز بین سیستم RO (یا منبع دیگر) و E-Cell هستند.به عنوان مثال، مخزن مخزن، decarbonator) باید یک فیلتر نصب شده به سرعت قبل از E-Cell برای محافظت از E-Cell از آلودگی توسط مواد ذرات.یک فیلتر مطلق 5μm یا فیلتر اسمی 1μm قابل قبول است.
APHA - استاندارد رنگ / مقیاس به نام انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM.
برای نمونه های بیشتر، لطفاً روی:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
