MK3pharmHT - سلول EDI

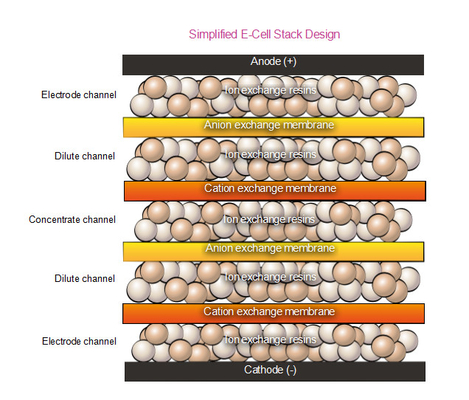

ماژول MK-3pharmHT یک سلول EDI است که قادر به تولید آب غیرمعدن شده با سطح بسیار بالایی از خلوص برای کاربردهای دارویی است.یون ها از طریق رزین مبادله ایون حذف می شوند، که به طور مداوم توسط جریان الکتریکی بازسازی می شود. بنابراین، وقفه فرآیند و مواد شیمیایی بازسازی کننده برای بازگرداندن عملکرد آن لازم نیست.
علاوه بر این، ماژول می تواند تحت ضدعفونی گرما (۱۶۰ چرخه در T < ۸۵ oC - P < ۲.۱ بار) قرار گیرد.امکان بهینه سازی کیفیت آب تولید شده نیز از دیدگاه میکروبیولوژیک وجود دارد.
داده های فنی:
| فشار طراحی سلول ETMماژول |
6.2 بار |
| فشار کاری |
3.1-6.2 بار |
| از دست دادن بار |
1.4-2.4 بار |
| دمای کار |
4.4-40oC |
| غشا |
شرکت شیشه ای آساهی (AGC) |
| رزین تبادل یون |
شرکت شیمیایی میتسوبیشی |
| مواد آنود |
IROx/ TiO2تو |
| مواد کاتود |
فولاد ضد زنگ |
| ابعاد |
۳۰۰ × ۴۸۰ × ۶۱۰ میلی متر |
| وزن |
۹۲ کیلوگرم |
| ارتباطات |
TC (1" برای خوراک - 3/4" برای غلظت) |
عملکرد:
| حداقل جریان |
1.6 متر3/h |
| حداکثر جریان |
4.6 متر3/h |
| جریان طبیعی |
4.1 متر3/h |
| بهبود |
۹۰ تا ۹۵ درصد |
| ولتاژ تغذیه |
300 VDC (حداکثر) |
| جریان |
0.5 - 5.2 A |
| کیفیت آب تولید شده |
مقاومت >10 MΩ-cm |
آب تامین شده باید با این الزامات مطابقت داشته باشد:
| ماده تشکیل دهنده |
واحد |
منبع برق |
| TEA* |
ppm CaCO3 |
< 25 @ 4.1 m3/h |
| رسانایی |
uS/cm |
<43 |
| pH |
|
از 5 تا 9 |
| سختی |
ppm CaCO3 |
< 1 |
| سیلیکون (فعال) |
ppm |
< 1 |
| TOC |
ppm |
< 0.5 |
| کل کلور |
ppm |
< 0.05 |
| Fe، Mn، H2S |
ppm |
< 0.01 |
| SDI 15 دقیقه. |
|
< 10 |
| گندگی |
NTU |
< 10 |
| روغن و چربی |
|
قابل تشخیص نیست |
| مواد اکسید کننده |
|
قابل تشخیص نیست |
| رنگ |
APHA |
< 5 |
* TEA نشان دهنده کل بار آنیونی است، بنابراین شامل CO2
در هر صورت، ماژول باید در برابر اجزای آسیب پذیر به رزین یا غشا محافظت شود. ماژول همچنین باید در برابر فشار بیش از حد و پدیده های چکش آب محافظت شود.
توجه: تغذیه به ماژول باید از طریق آسموز معکوس یا آب با ویژگی های معادل باشد.پارامترهای ذکر شده در بالا باید به عنوان مقادیر حداکثر برای هر آلودگی جداگانه در نظر گرفته شوند.، و کیفیت آب ورودی سازگار با یک کاربرد خاص باید در هر مورد مشخص شود.

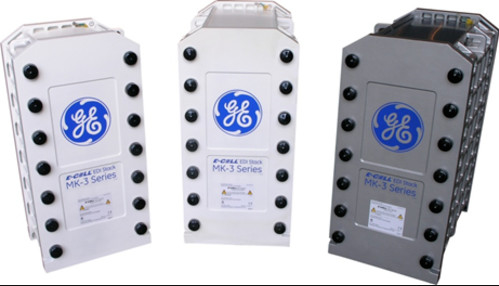

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
کاربردهای معمول
استیک E-Cell MK-3PharmHT آب بسیار خالص تولید می کند که به طور مداوم از استانداردهای کیفیت تعیین شده توسط USP، EP و سایر داروسازی ها در طیف وسیعی از برنامه ها فراتر می رود. استفاده قابل اعتماد آن شامل:
* تولید آب برای تزریق
* تامین آب تصفیه شده دارویی.
* به عنوان منبع برای سیستم های آب تصفیه شده آزمایشگاهی استفاده می شود.
برای ساده کردن فرآیند طراحی و افزایش اعتماد به نفس در برنامه EDI شما،وولیا پیش بینی عملکرد و ضمانت برای E-Cell MK-3PharmHT را از طریق نرم افزار Winflows* یا از طریق تماس مستقیم ارائه می دهد.
تضمین کیفیت
E-Cell MK-3PharmHT Stack با گواهینامه های متعدد کیفیت استثنایی را تضمین می کند:
* علامت CE، RoHS، CSA و EAC برای ایمنی و انطباق با محیط زیست.
* تمام مواد در تماس با مایعات پردازش شده توسط استیک مطابق با مقررات FDA هستند، که ایمنی را برای کاربردهای داروسازی و بیوتکنولوژی تضمین می کند.
* گواهینامه UKCA برای انطباق با استانداردهای بریتانیا.
* در یک تاسیسات ISO 9001 و ISO 14001 تولید شده است، تضمین فرآیند تولید با کیفیت بالا و پایداری زیست محیطی.
* گواهینامه حلال توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) ، اطمینان از رعایت قوانین رژیم غذایی اسلامی.
این اطمینان ها آرامش ذهن را در استفاده از E-Cell MK-3PharmHT Stack برای نیازهای آب بسیار خالص شما فراهم می کند.
| MK-3PharmHT انبار مشخصات |
| اسمی جریان |
3.4 m3/h (15 gpm) |
| جریان نرخ محدوده |
1. ۶۵4 m3/h (۷.۰.۲۳)8 gpm) |
| حمل و نقل دریایی وزن |
100 کیلوگرم (220 پوند) |
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 cm x 61 سانتی متر x 54 سانتی متر
12 x ۲۴ x ۲۲
|
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 10 -ممنون.سانتی متر |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| کار کردنپارامترها |
| بهبود |
بالا به ۹۶% |
| ولتاژ |
0 ¥ 300 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار |
20 ¢40 پسی |
| پاکسازی آب گرم چرخه ها |
160 |
| حداکثر پاکسازیدرجه حرارت |
85 درجه (185oF) |
| حداکثر فشار ورودی تصفیه |
2.1 بار (30 پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل آنیون های قابل تعویض
(TEA به عنوان CaCO3)یادداشت 5
|
≤ 63.6ppm
|
| رسانایی معادل |
≤ 109μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
| کل سختی (به عنوان CaCO)3)یادداشت 6 |
≤ 1.0ppm |
| سیلیکون (SiO)2)یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بور یادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذرات یادداشت 9 |
ROنفوذ |
| اکسید کردن مامورین |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA |
يادداشت ها در مورد کار و استفاده از E-cell MK-3PharmHT Stack:
1.تغییرات عملکرد:عملکرد واقعی ممکن است بر اساس شرایط خاص سایت منحرف شود. از نرم افزار پیش بینی Winflows برای ارزیابی کیفیت آب، مقاومت، سدیم،و تضمین عملکرد سیلیکون متناسب با شرایط طراحی شمابرای بور و یا تضمین های اضافی، لطفا با Veolia تماس بگیرید.
2.اندازه گیری فشار ورودی:فشار ورودی تحت تأثیر الزامات فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا هم جریان است.و کاهش فشار در سراسر انبار.
3.شرایط اسمی:تمام مشخصات در نرخ جریان نامی و 25 درجه سانتیگراد داده شده است. برای بررسی خاص طراحی، به نرم افزار پیش بینی Winflows مراجعه کنید.
4.مشخصات آب خوراک:مشخصات آب تغذیه را برای شرایط طراحی خود با استفاده از نرم افزار پیش بینی Winflows و کتابچه راهنمای مالک E-Cell Stack بررسی کنید.
5.TEA (کل آنیون قابل تبادل):TEA نشان دهنده غلظت جمعی از تمام آنیون های موجود در آب تغذیه، از جمله کمک های OH، CO2 و SiO2 است.این ضروری است برای استفاده از Winflows برای اطمینان از TEA آب تغذیه در شرایط عملیاتی خاص از برنامه قابل قبول استمقدار جدول شده در حداقل جریان و حداکثر دمای داده شده است.
6.محدودیت سختی آب خوراک:محدودیت سختی آب تغذیه 1.0 ppm به عنوان CaCO3 به طور خاص برای عملیات جریان ضد جریان استاندارد اعمال می شود. هنگام کار در جریان همزمان، سختی آب تغذیه مجاز به 0 کاهش می یابد.1 ppm به عنوان CaCO3.
7.ملاحظات محدوده سیلیکون:حد مجاز سیلیکون با افزایش جریان از مقادیر اسمی کاهش می یابد. علاوه بر این، اگر سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد مجاز سیلیکون به 0.5 ppm کاهش می یابد.
8.سطح تغذیه بور:سطح بور در خوراک نباید بیش از 0.3 ppm به عنوان B باشد هرگاه یک نیاز تضمین سیلیس یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm وجود داشته باشد.سطوح بالاتری از بور می تواند عملکرد را به خطر بیندازددر صورت عدم وجود این الزامات، محدوده 1.0 ppm بور است.
9.آسموز معکوس یا آب تغذیه معادل:RO توصیه می شود زیرا آب تغذیه EDI را فراهم می کند که تا حد زیادی از ذرات ذرات، مواد کلائیدی و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کنند، آزاد است.این امر بسیار مهم است زیرا استیک های EDI نمی توانند برای حذف ذرات فلج شده به صورت ضد شستشو / مایع شوند.سیستم هایی که دارای یک پیکربندی باز بین RO (یا منبع دیگر) و E-Cell هستند باید فیلترها را به سمت بالا از E-Cell برای محافظت در برابر آلودگی ذرات شامل شوند.یک فیلتر 5 μm مطلق یا 1 μm اسمی مناسب است.
10.استاندارد رنگ APHA:APHA به استاندارد رنگ / مقیاس نامگذاری شده برای انجمن بهداشت عمومی آمریکا اشاره دارد و توسط ASTM D1209 تعریف شده است.
لطفا به نرم افزار پیش بینی Winflows و سایر اسناد مربوطه برای اطلاعات دقیق و خاص در مورد عملیات و نگهداری E-Cell MK-3PharmHT Stack مراجعه کنید.
برای نمونه های بیشتر، لطفاً روی:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
