E-Cell MK-3MiniHT تنها مجموعه ی آزمایشگاهی و داروسازی الکترودیان (EDI) است که برای:
• آب بسیار خالص برای کاربردهای دارویی فراهم کنید.
• آب گرم تا 185 درجه فارنهایت (85 درجه سانتیگراد) برای 160 چرخه ضد عفونی کننده باشد.
• بدون بازگردانی غلظت و بدون تزریق آب نمک کار کنید.
• نیاز به محکم کردن پیچ های انبار ندارد.
• بدون نشت باشد، تضمین شده است.
• کار با قدرت کم، <150VDC.
توضیحات و استفاده:

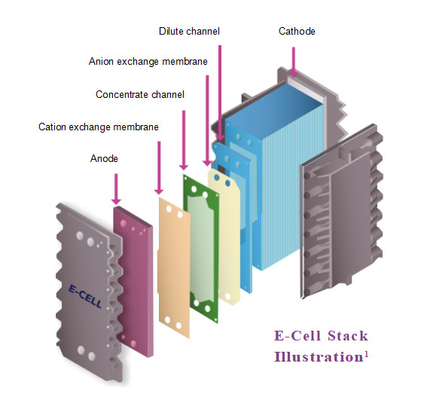

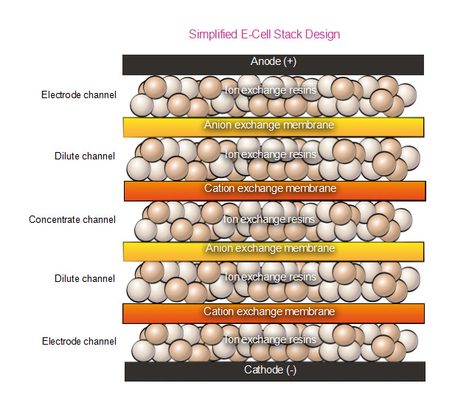

استیک های E-Cell MK-3MiniHT استیک های EDI قابل تصفیه با آب گرم هستند که از جریان الکتریکی برای غیر یونیزاسیون و پولیش آسموز معکوس (RO) استفاده می کنند.آب محصول برای MK-3MiniHT از سطوح کیفیت USP مورد نیاز در کاربردهای دارویی امروز فراتر می رود.
کاربردهای معمول:
• داروسازی
• آزمایشگاه
مشخصات
|
تولید کننده
|
سوئز
|
|
سری
|
E-Cell
|
|
شماره مدل
|
MK-3MiniHT
|
|
شماره بخش
|
3044124
|
|
درخواست ها
|
عملکرد معمولی - کیفیت محصول -
مقاومت: > 10 MOhm-cm
TOC: < 500 ppb
پاکسازی آب گرم - تعداد چرخه های پاکسازی 1 ساعت: 160 چرخه
دمای ضدعفونی کننده: 176 تا 185 درجه فارنهایت / 80 تا 85 درجه سانتیگراد
حداکثر فشار ورودی ضدعفونی کننده: 2.1 بار 30 psi
پارامترهای عملیاتی
بازیافت: تا 92 درصد
جریان غلظت: جریان ضد - استاندارد، جریان هم زمان ️ <0.1ppm (به عنوان CaCO3) سختی تغذیه
ولتاژ: 0 تا 150 VDC
آمپر: 0 تا 5.2 ADC
فشار ورودی (برابری با جریان) - 60 تا 90 psi (4.1 تا 6.2 بار)
(هم جریان) - 45 تا 90 psi (3.1 تا 6.2 بار)
کاهش فشار در جریان اسمی: 20 تا 35 psi (1.4 تا 2.4 بار)
حداکثر مشخصات آب تغذیه:
آب تغذیه - کل آنیون های قابل تبادل (TEA به عنوان CaCO3): <25 mg/l <25 ppm
آب خوراکی Conductivity، معادل NaHCO3 <43 μS/cm <43 μS/cm
دمای: 4.4 تا 40 درجه سانتیگراد 40 تا 104 درجه فارنهایت
کل سختی (به عنوان CaCO3): < 1.0 mg/l < 1.0 ppm
سیلیکون (SiO2): < 1.0 mg/l < 1.0 ppm
کل کربن آلی، TOC به عنوان C: < 0.5 mg/l < 0.5 ppm
کلور: < 0.05 mg/l < 0.05 ppm
|
|
توضیحات
|
جریان اسمی: 5 gpm (1.14 m3/hr)
محدوده جریان: 2.2 gpm (6.7 gpm) (0.5 m3/hr)
|
|
وزن حمل و نقل
|
۴۹ کیلوگرم
|
|
طول کلی
|
11" (28 سانتي متر)
|
|
عرض کلی
|
12 اینچ (30 سانتی متر)
|
|
ارتفاع کلی
|
۲۴ اینچ (۶۱ سانتی متر)
|

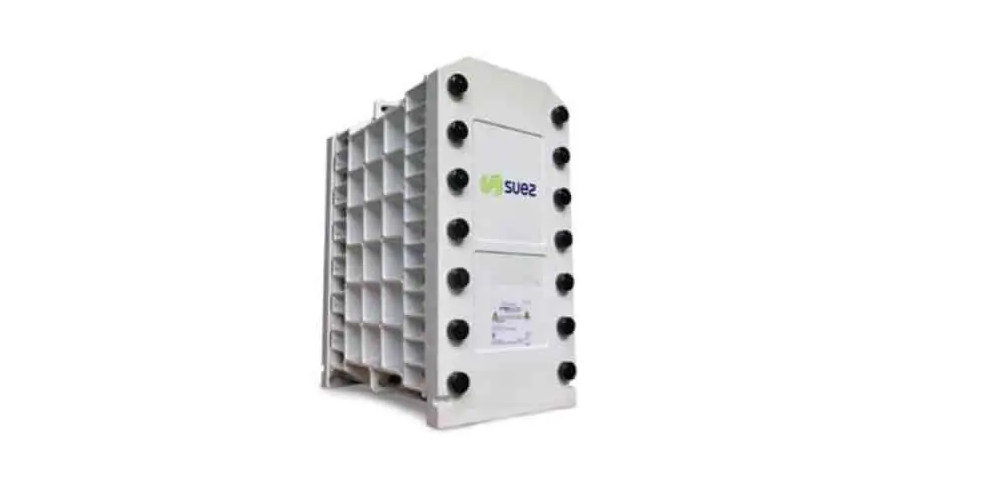

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
آب محصول E-Cell MK-3MiniHT به طور ایده آل برای کاربردهای صنعتی در مقیاس کوچک مناسب است ، جایی که از استانداردهای کیفیت مورد نیاز USP ، EP و سایر داروسازی ها فراتر می رود.برای استفاده در کاربردهای مختلف مانند آب برای تزریق قابل اعتماد استبرای تسهیل فرآیند طراحی و افزایش اعتماد به نفس در برنامه EDI شما،وولیا پیش بینی عملکرد و ضمانت برای E-Cell را از طریق نرم افزار Winflows* یا از طریق تماس مستقیم ارائه می دهداین تضمین می کند که شما می توانید با اطمینان E-Cell MK-3MiniHT را به راحتی و با دقت در نیازهای تصفیه آب خود ادغام کنید.
تضمین کیفیت برای E-Cell MK-3MiniHT استک سختگیرانه است، با رعایت چندین استاندارد و گواهینامه بین المللی. محصول دارای علامت CE، RoHS، CSA و EAC است.تضمین انطباق با مقررات مختلف ایمنی و محیط زیست. تمام مواد در تماس مستقیم با مایعات پردازش شده توسط E-Cell MK-3MiniHT استیک برآورده کردن الزامات تعیین شده توسط FDA، تضمین ایمنی درجه غذایی. علاوه بر این،گواهی UKCA دارد.، نشان دهنده انطباق با استانداردهای بریتانیا است.
تولید شده در تاسیساتی که مطابق با استانداردهای ISO 9001 (مدیریت کیفیت) و ISO 14001 (مدیریت محیط زیست) است،E-Cell MK-3MiniHT Stack همچنان تعهد خود را به برتری در کیفیت محصولات و پایداری زیست محیطی نشان می دهدعلاوه بر این، این پشته توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهینامه حلال دریافت کرده است.تأیید مناسب بودن آن برای استفاده در کاربردهایی که مربوط به محدودیت های رژیم غذایی حلال استاین مجموعه جامع از اقدامات تضمین کیفیت تضمین می کند که E-Cell MK-3MiniHT Stack با بالاترین استانداردهای ایمنی، کیفیت و قابلیت اطمینان مطابقت داشته باشد.
|
MK-3MiniHT انبار مشخصات
|
|
اسمی جریان
|
1.14 m3/h (۵)0 gpm)
|
|
جریان نرخ محدوده
|
0.5 ¥16 m3/h ۲٫۲٫۷0 gpm)
|
|
حمل و نقل دریایی وزن
|
57 کیلوگرم (126 پوند)
|
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 cm x 61 سانتی متر x 29 سانتی متر
12 x ۲۴ x 12
|
|
محصول آب کیفیتیادداشت 1
|
|
ضمانت ها در دسترس
|
|
مقاومت
|
≥ 10 داروسازی یا
≥ 16 MOhm-cm (صنعتي)
|
|
سدیم
|
≤ 3ppb (صنعتي)
|
|
سیلیکون (SiO2)
|
به عنوان کم به عنوان 5 ppb(صنعتي)
|
|
نمادین حذف بهره وری
|
|
سدیم
|
≥ 99.9 درصد حذف
|
|
سیلیکون (SiO2)
|
بالا به 99 درصد حذف
|
|
کار کردنپارامترها
|
|
بهبود
|
بالا به ۹۳%
|
|
ولتاژ
|
0 ¥ 150 VDC
|
|
آمپرژ
|
5 دلار2 ADC
|
|
ورودی فشار یادداشت 2
|
≤ 6.9 بار (100 پسی)
|
|
فشار بذارید یادداشت 3
|
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی)
|
|
پاکسازی آب گرم چرخه ها
|
160
|
|
حداکثر پاکسازیدرجه حرارت
|
85 درجه (185oF)
|
|
حداکثر فشار ورودی تصفیه
|
2.1 بار (30 پسی)
|
|
خوراک آب مشخصات یادداشت 4
|
|
کل آنیون های قابل تعویض
(TEA به عنوان CaCO3)یادداشت 5
|
≤ 68.2ppm
|
|
رسانایی معادل
|
≤ 117μS/cm
|
|
درجه حرارت
|
4.440 ̊C (40 ̊104 ̊F)
|
|
کل سختی (به عنوان CaCO)3)یادداشت 6
|
≤ 1.0ppm
|
|
سیلیکون (SiO)2)یادداشت 7
|
≤ 1.0ppm
|
|
کل مواد ارگانیک کربن (TOC به عنوان C)
|
≤ 0.5ppm
|
|
کلکلور
|
≤ 0.05 ppm
|
|
فِ، Mn، H2S
|
≤ 0.01 ppm
|
|
بور یادداشت 8
|
≤ 1.0ppm
|
|
pH
|
4 به11
|
|
روغن &روغن
|
هيچکدوم قابل تشخیص
|
|
ذرات یادداشت 9
|
ROنفوذ
|
|
اکسید کردن مامورین
|
هيچکدوم قابل تشخیص
|
|
رنگ یادداشت 10
|
≤ 5APHA
|
يادداشت ها در مورد E-Cell MK-3MiniHT:
1شرایط واقعی محل ممکن است بر عملکرد سیستم تأثیر بگذارد. توصیه می شود از نرم افزار پیش بینی Winflows برای تأیید کیفیت آب، مقاومت، سدیم،و تضمین عملکرد سیلیس در شرایط طراحی مشخص شدهبرای بور یا هر گونه تضمین دیگر، لطفا برای جزئیات بیشتر با Veolia تماس بگیرید.
2فشار ورودی توسط چندین عامل تعیین می شود، از جمله الزامات فشار پایین رودخانه برای هر دو جریان محصول و غلظت،انتخاب حالت عملیاتی ضد جریان یا هم جریان، و فشار در سراسر انبار کاهش می یابد.
3نرخ جریان اسمی و دمای 25 درجه سانتیگراد شرایط مرجع هستند. توصیه می شود برای بررسی در شرایط طراحی واقعی به نرم افزار پیش بینی Winflows مراجعه کنید.
4لطفاً به نرم افزار پیش بینی Winflows و کتابچه راهنمای مالک استیک سلول الکترونیکی مراجعه کنید تا اطمینان حاصل شود که مشخصات آب تغذیه برای شرایط طراحی سیستم مناسب است.
5TEA (کل آنیون قابل تبادل) نشان دهنده کل غلظت آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.استفاده از Winflows برای تأیید اینکه TEA آب تغذیه در شرایط خاص عملکرد برنامه قابل قبول است ضروری است.مقدار جدول ارائه شده بر اساس حداقل جریان و حداکثر دمای است.
6. حد سختی آب تغذیه 1.0 ppm به عنوان CaCO3 به طور خاص برای عملیات جریان ضد جریان استاندارد اعمال می شود. با این حال، هنگامی که در حالت جریان همزمان کار می کند،سختی قابل قبول آب خوراک به 0 کاهش می یابد.1 ppm به عنوان CaCO3
7. حد مجاز سیلیس زمانی که جریان بیش از مقدار اسمی است کاهش می یابد. علاوه بر این، حد کم به 0.5 ppm کاهش می یابد اگر سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد.
8سطح مواد غذایی بور در 0.3 ppm به عنوان B در هر زمان که نیاز به تضمین سیلیس یا تضمین مقاومت بیش از 10 MOhm-cm وجود دارد، محدود می شود.سطوح بالاتری از بور می تواند عملکرد سیستم را تحت تاثیر قرار دهدبدون این الزامات، محدودیت به 1.0 ppm بور گسترش می یابد.
9. آسموز معکوس (RO) یا یک فرآیند معادل برای تامین آب تغذیه به سیستم EDI توصیه می شود.و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجایی که استیک های EDI حاوی بستر های بسته بندی شده از رسانه ی مبادله ی یون هستند که نمی توان آن را به صورت backwashed/fluidized استفاده کرد، مشخص کردن کیفیت نفوذ RO بسیار مهم است.سیستم هایی که یک حلقه باز بین سیستم RO (یا منبع دیگر) و E-Cell دارندبه عنوان مثال، یک مخزن، decarbonator) باید فیلترهای بلافاصله قبل از سلول E را برای محافظت از آن از آلودگی توسط مواد ذرات شامل شود.یک فیلتر مطلق 5 μm یا یک فیلتر اسمی 1 μm قابل قبول است.
10استانداردهای رنگ APHA به نام انجمن بهداشت عمومی آمریکا نامگذاری شده و توسط ASTM D1209 تعریف شده است. این استانداردها به اندازه گیری و طبقه بندی رنگ آب کمک می کنند.که می تواند شاخص کیفیت آب باشد.
برای نمونه های بیشتر، لطفاً روی:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
