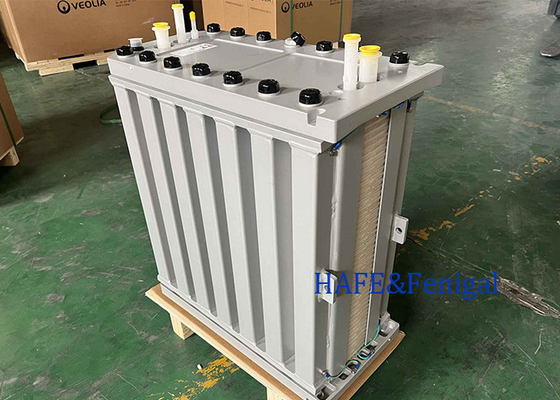

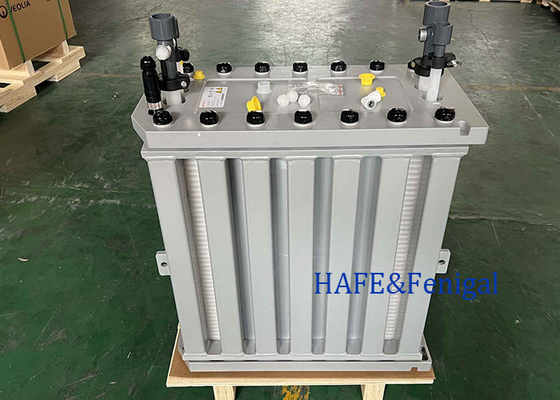

محدوده نرخ جریان نامی 3.4 m3/h 1.7 ️ 4.5 m3/h ماژول های EDI Veolia E-Cell MK-3
ویژگی های اصلی ماژول های EDI Veolia E-Cell MK-3
بهره وری بالا، حفاظت از محیط زیست، صرفه جویی در انرژی، طراحی ماژولار، فناوری شورش برق با کارایی بالا، ثبات کیفیت آب، کنترل پذیری قوی، مصرف انرژی پایین،ثبات بلند مدت، و کار آسان
مزایای E-Cell MK-3 در جنبه های زیر منعکس می شود:
- تولید آب بالا و کیفیت آب پایدار: E-Cell MK-3 می تواند آب بسیار خالص با تولید آب بالا و کیفیت آب پایدار را برای پاسخگویی به نیازهای کاربردهای مختلف صنعتی فراهم کند.
- مصرف انرژی کم: ماژول مصرف انرژی کم دارد و در عین حال آب بسیار خالص را فراهم می کند که به کاهش هزینه های عملیاتی کمک می کند.
- نیازی به بازسازی شیمیایی نیست: ماژول E-Cell MK-3 نیازی به بازسازی اسید و پایه رزین بستر مخلوط در ماژول ندارد.اجتناب از استفاده و درمان مواد شیمیایی و دوستانه تر بودن با محیط زیست.
- قابلیت کنترل عملکرد بالا: عملکرد ماژول بسیار قابل کنترل است و می تواند با توجه به نیازهای خاص تنظیم شود تا عملکرد پایدار سیستم را تضمین کند.
- ایمن و قابل اطمینان: طراحی تخلیه جداگانه آب قطبی باعث می شود سیستم امن تر و قابل اطمینان تر باشد و احتمال نشت آب ناشی از عوامل انسانی را کاهش دهد.
- طراحی ساده: نیازی به تزریق آب نمک و گردش آب متمرکز نیست، که طراحی سیستم را ساده می کند و پیچیدگی نصب و نگهداری را کاهش می دهد.
- گواهینامه کیفیت: تمام ماژول های E-Cell دارای گواهینامه CE، UL و CSA هستند تا کیفیت و ایمنی محصولات را تضمین کنند.
لطفاً برای پارامترهای دقیق به زیر مراجعه کنید.
داده های پارامتر
| MK-3 انبار مشخصات |
| اسمی جریان |
3.4 m3/h (15 gpm) |
| جریان نرخ محدوده |
1.7 4.5 m3/h (۷)0 20 gpm) |
| حمل و نقل دریایی وزن |
100 کیلوگرم (220 پوند) |
|
ابعاد
(عرض x ارتفاع xعمق)
|
30 cm x 61 سانتی متر x 54 سانتی متر
12 x ۲۴ x ۲۲
|
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 16 -ممنون.سانتی متر |
| سدیم |
≤ 3ppb |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5 ppb |
| بور |
به عنوان کم به عنوان 0.08 ppb |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| بور |
بالا به ۹۶% حذف |
| کار کردنپارامترها |
| بهبود |
بالا به ۹۶% |
| ولتاژ |
0 ¥ 300 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل آنیون های قابل تعویض
(TEA به عنوان CaCO3)یادداشت 5
|
≤ 63.6 ppm
|
| رسانایی معادل |
≤ 109μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
|
سختی کل
(به عنوان CaCO3)یادداشت 6
|
≤ 1.0ppm |
| سیلیکون (SiO)2)یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بور یادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذرات یادداشت 9 |
ROنفوذ |
| اکسید کردن مامورین |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA
|
توضیحات کلی استیک E-Cell MK-3
E-Cell MK-3 Stack، یک جزء از خط تولید الکترودیانزاسیون E-Cell* به طور خاص برای:
* استفاده از جریان الکتریکی برای تولید آب فوق خالص ضروری برای تولید نیمه هادی، تولید برق، تولید پنل خورشیدی و بسیاری از صنایع سنگین دیگر.
* دستیابی به عملکرد سطح بالا، که با بالاترین استانداردهای کیفیت آب محصول و مصرف انرژی حداقل مشخص می شود.
* به حداقل رساندن نیاز به تمیز کردن، حتی در سطوح بالاتر سختی آب تغذیه، از طریق استفاده از عملیات ضد جریان.
* کار بدون نشت تضمین شده، که توسط یک گارانتی سه ساله استاندارد پشتیبانی می شود.
* کار بدون درهم و به طور مداوم، از بین بردن نیاز به بازسازی کاستیک یا اسیدی از رزین یون مبادله در داخل انبار.
* نیاز به تزریق آب نمک یا بازگردانی غلظت را از بین ببرید.

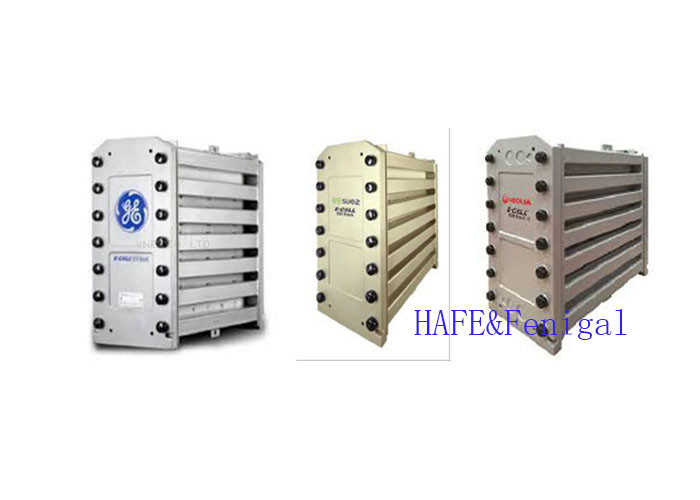

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
کاربردهای معمول استیک E-Cell MK-3
آب فوق خالص تولید شده توسط E-Cell MK-3 Stack به طور قابل اعتماد نیازهای سختگیرانه ای از سخت ترین برنامه های کاربردی امروز را برآورده می کند، از جمله:
* آب فوق خالص برای شستشوی تراشه های نیمه هادی، پنل های خورشیدی و سایر اجزای میکروالکترونیک
* آب تغذیه دیمینرالیزه شده برای دیگ های فشار بالا که در نیروگاه ها و سایر تاسیسات صنعتی سنگین استفاده می شوند.
برای ساده کردن فرآیند طراحی و افزایش اعتماد به نفس در برنامه EDI شما،پیش بینی ها و ضمانت های عملکرد E-Cell به راحتی از طریق نرم افزار Winflows* یا با تماس مستقیم با ما قابل دسترسی است..
تضمین کیفیت برای E-Cell MK-3
E-Cell MK-3 Stack با اقدامات جامع تضمین کیفیت پشتیبانی می شود، اطمینان از قابلیت اطمینان و ایمنی آن در کاربردهای مختلف.در اینجا تضمین کیفیت کلیدی مرتبط با این محصول است:
* دارای علامت CE، RoHS، CSA و EAC است که نشان دهنده انطباق با استانداردهای بین المللی ایمنی و محیط زیست است.
* استیک در یک تاسیسات ساخته شده است که از ISO 9001 و ISO 14001 پیروی می کند، دو استاندارد شناخته شده جهانی برای مدیریت کیفیت و مسئولیت زیست محیطی.
* با گواهینامه UKCA گواهینامه داده شده است که نشان دهنده انطباق با الزامات اساسی بهداشت و ایمنی تعیین شده توسط انگلستان است.
* E-Cell MK-3 استیک ها توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهینامه حلال دریافت کرده اند.نشان دادن انطباق آنها با مقررات رژیم غذایی جامعه مسلمان.
این تضمین کیفیت به مشتریان اطمینان می دهد که E-Cell MK-3 استیک با استانداردهای سختگیرانه از نظر ایمنی، قابلیت اطمینان و پایداری زیست محیطی مطابقت دارد.
يادداشت:
1. عملکرد واقعی ممکن است بر اساس شرایط سایت متفاوت باشد. به نرم افزار پیش بینی Winflows مراجعه کنید تا کیفیت آب محصول مورد انتظار و مقاومت را بررسی کنید.تضمین عملکرد سدیم و سیلیس که در شرایط طراحی ارائه شده استبراي بورون يا گارانتي هاي ديگه با ما تماس بگير
2فشار ورودی با نیازهای فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا همزمان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 °C. برای بررسی شرایط طراحی به نرم افزار پیش بینی Winflows مراجعه کنید.
4برای بررسی مشخصات آب تغذیه در شرایط طراحی، به نرم افزار پیش بینی جریان باد و کتابچه عملیاتی E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون های قابل تبادل، این نشان دهنده غلظت تمام آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA آب تغذیه در شرایط عملیاتی مورد نظر استفاده می شود باید از جریان های باد استفاده شود.مقادیر جدول شده در حداقل جریان و حداکثر دمای داده شده است.
6. حد سختی آب تغذیه 1.0ppm به عنوان CaCO3 فقط برای کار استاندارد ضد جریان است. در حالت کار همزمان، سختی قابل قبول آب تغذیه به 0.1ppm به عنوان CaCO3 کاهش می یابد.
7در نرخ های بالاتر از جریان اسمی، حد مجاز سیلیس کاهش می یابد. هنگامی که سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد مجاز سیلیس به 0.5 ppm کاهش می یابد.
8هنگامی که یک نیاز تضمین سیلیس وجود دارد یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm است، سطح بور تغذیه به 0.3 ppm به عنوان B محدود می شود، زیرا سطوح بور بالاتر ممکن است بر عملکرد تأثیر بگذارد..در صورت عدم وجود این الزامات، محدوده ۱.۰ ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه را به EDI ارائه می دهد که اساساً بدون ذرات، مواد کالوییدال،و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجا که استیک EDI حاوی بستر های بسته بندی شده از رسانه های تبادل یون است که نمی تواند برای حذف ذرات به صورت backwashed / fluidized باشد، کیفیت نفوذ RO باید مشخص شود.سیستم هایی که دارای یک سیستم باز بین سیستم RO (یا منبع دیگر) و E-Cell هستند.به عنوان مثال، مخزن مخزن، decarbonator) باید یک فیلتر نصب شده به سرعت قبل از E-Cell برای محافظت از E-Cell از آلودگی توسط مواد ذرات.یک فیلتر مطلق 5μm یا فیلتر اسمی 1μm قابل قبول است.
APHA - استاندارد رنگ / مقیاس به نام انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM.
برای نمونه های بیشتر، لطفاً روی:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
