بازیافت 97 درصد جریان اسمی 5.0 m3/h ماژول های EDI Veolia E-Cell-3X
مزیت های فنی
1بهره وری بالا و صرفه جویی در انرژی: در مقایسه با فناوری های تبادل یون و اسموز معکوس سنتی، EDI می تواند اثر دیونیزاسیون بالاتر را با مصرف انرژی کمتر به دست آورد.چون از انرژي الکتريکي استفاده ميکنه تا به طور مستقيم مهاجرت يون ها رو کنترل کنه، به مقدار زیادی از عوامل بازسازی شیمیایی نیاز ندارد.
2دوستانه به محیط زیست: تکنولوژی EDI نیاز به واکنش های شیمیایی را کاهش می دهد، بنابراین ضایعات کمتری تولید می کند و تأثیر کمتری بر محیط زیست دارد.این باعث می شود که EDI اولین انتخاب بسیاری از شرکت های دوستدار محیط زیست باشد.
3اتوماسیون سیستم و ثبات: سیستم های EDI می توانند به طور خودکار کار کنند، مداخله دستی را کاهش دهند و ثبات فرآیند تصفیه و ثبات کیفیت آب را تضمین کنند.کنترل خودکار همچنین می تواند پارامترهای عملیاتی را در زمان واقعی کنترل و تنظیم کند تا عملکرد سیستم را بهینه کند.
داده های پارامتر
| برند |
ویولیا EDI |
| ppm قابل تعویض |
65.0 |
| نوار فشار ورودی |
6.9 |
| فشار ورودی psi |
100 |
| نوع انبار |
E-Cell 3X |
| حداکثر دمای°C |
40 |
| حداکثر دمای°F |
104 |
| بار کاهش فشار |
1،4-2،8 |
| کاهش فشار در پی سی |
20 تا 40 |
| بازیافت % |
تا 97 درصد |
| جریان m3/h |
2،3-6,4 |
| Fسرعت پایین gpm/ft2 |
10 تا 28 |
| ولتاژ برق V |
0 تا 400 VDC |
| وزن حمل و نقل |
165 |
| وزن حمل و نقل |
364 |
| درخواست |
آب فوق خالص، آب تغذیه دیگ |
| E-Cell-3X انبار مشخصات |
| اسمی جریان |
5.0 m3/h (22 gpm) |
| جریان نرخ محدوده |
2.364 m3/h (۱۰٫۲۸) gpm) |
| حمل و نقل دریایی وزن |
165 کیلوگرم (364 پوند) |
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 سانتی متر x 61 سانتی متر x 72 سانتي متر 12 × 24 × 29 |
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 16 -ممنون.سانتی متر |
| سدیم |
≤ 3ppb |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5ppb |
| بور |
به عنوان کم به عنوان 0.08 ppb |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| بور |
بالا به ۹۶% حذف |
| کار کردنپارامترها |
| بهبود |
بالا به 97 درصد |
| ولتاژ |
0 ¥ 400 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل قابل تعویضآنیون ها
(TEA) به عنوان CaCO3) یادداشت 5
|
≤ 65 ppm
|
| معادل رسانایی |
≤ 112μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
| سختی کل(به عنوان CaCO3) یادداشت 6 |
≤ 1.0ppm |
| سیلیکون (SiO2) یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بوریادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذراتیادداشت 9 |
ROنفوذ |
| اکسید کردن مامورین |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA |
لطفاً برای پارامترهای دقیق به زیر مراجعه کنید.

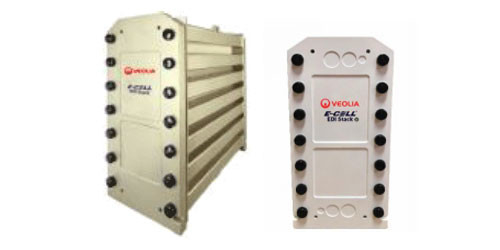

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
سناریوهای کاربردی معمولی
آب محصول از E-Cell-3X می تواند به طور قابل اعتماد برای پاسخگویی به سخت ترین برنامه های آب فوق خالص امروز استفاده شود، از جمله اما محدود به:
آب فوق خالص برای شستشوی تراشه های نیمه هادی، پنل های خورشیدی و سایر دستگاه های میکروالکترونیک.
- آب مواد غذایی غیرمعدن شده برای دیگ های فشار بالا در نیروگاه ها و دیگر سایت های صنعتی سنگین
- آب فوق خالص برای تولید هیدروژن سبز در الکترولیزر
برای ساده سازی طراحی و اعتماد به نفس بیشتر در برنامه EDI شما، پیش بینی و ضمانت عملکرد E-Cell را ارائه می دهیم، که می توانید از طریق نرم افزار Winflows* یا با تماس با ما به دست آورید.
تضمین کیفیت
- نشان CE، RoHS، CSA و EAC
-تولید در یک تاسیسات ISO 9001 و ISO 14001
- با گواهينامه UKCA
- استیک های E-Cell-3X توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهی شده اند
يادداشت:
1. عملکرد واقعی ممکن است بر اساس شرایط سایت متفاوت باشد. به نرم افزار پیش بینی Winflows مراجعه کنید تا کیفیت آب محصول مورد انتظار و مقاومت را بررسی کنید.تضمین عملکرد سدیم و سیلیس که در شرایط طراحی ارائه شده استبراي بورون يا گارانتي هاي ديگه با ما تماس بگير
2فشار ورودی با نیازهای فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا همزمان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 °C. برای بررسی شرایط طراحی به نرم افزار پیش بینی Winflows مراجعه کنید.
4برای بررسی مشخصات آب تغذیه در شرایط طراحی، به نرم افزار پیش بینی جریان باد و کتابچه عملیاتی E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون های قابل تبادل، این نشان دهنده غلظت تمام آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA آب تغذیه در شرایط عملیاتی مورد نظر استفاده می شود باید از جریان های باد استفاده شود.مقادیر جدول شده در حداقل جریان و حداکثر دمای داده شده است.
6. حد سختی آب تغذیه 1.0ppm به عنوان CaCO3 فقط برای کار استاندارد ضد جریان است. در حالت کار همزمان، سختی قابل قبول آب تغذیه به 0.1ppm به عنوان CaCO3 کاهش می یابد.
7در نرخ های بالاتر از جریان اسمی، حد مجاز سیلیس کاهش می یابد. هنگامی که سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد مجاز سیلیس به 0.5 ppm کاهش می یابد.
8هنگامی که یک نیاز تضمین سیلیس وجود دارد یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm است، سطح بور تغذیه به 0.3 ppm به عنوان B محدود می شود، زیرا سطوح بالاتر بور ممکن است بر عملکرد تأثیر بگذارد..در صورت عدم وجود این الزامات، محدوده ۱.۰ ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه را به EDI ارائه می دهد که اساساً بدون ذرات، مواد کالوییدال،و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجا که استیک EDI حاوی بستر های بسته بندی شده از رسانه های تبادل یون است که نمی تواند برای حذف ذرات به صورت backwashed / fluidized باشد، کیفیت نفوذ RO باید مشخص شود.سیستم هایی که دارای یک سیستم باز بین سیستم RO (یا منبع دیگر) و E-Cell هستند.به عنوان مثال، مخزن مخزن، decarbonator) باید یک فیلتر نصب شده به سرعت قبل از E-Cell برای محافظت از E-Cell از آلودگی توسط مواد ذرات.یک فیلتر مطلق 5μm یا فیلتر اسمی 1μm قابل قبول است.
APHA - استاندارد رنگ / مقیاس به نام انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM.
برای نمونه های بیشتر، لطفاً روی:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
