وولیا سوئز EDI E-Cell MK-3 برای صنایع شیمیایی، فلزات سازی و صنعت عمومی
ماژول EDI MK-3 یک تجهیزات تصفیه آب کارآمد و پایدار است.آن را با استفاده از تکنولوژی پیشرفته الکترودئونیزاسیون برای دستیابی به حذف کارآمد یون ها در آب از طریق تبادل یون و مهاجرت فرآیند رانده شده توسط جریانماژول دارای نرخ بازیابی بیش از 95٪ است که می تواند ضایعات منابع آب را به حداقل برساند در حالی که کیفیت تولید آب را تضمین می کند.جریان تولید آب ماژول EDI MK-3 پایدار است، که می تواند نیازهای حجم تصفیه آب را در صنایع مختلف برآورده کند.
ویژگی های فنی و سناریوهای کاربرد
ظرفیت تصفیه آب کارآمد و پایدار: ماژول EDI MK-3 از طریق فرآیند تبادل یون و مهاجرت به وسیله جریان، از آب حذف یون را به طور موثر انجام می دهد.با نرخ بازیابی بیش از 95٪در عین حال، جریان تولید آب برای برآورده کردن نیازهای صنایع مختلف پایدار است.
اثر بسیار عالی تصفیه آب: این ماژول نه تنها می تواند یون ها را از آب حذف کند، بلکه مواد معلق، میکروارگانیسم ها، کالوئیدها، گاز های محلول شده و ناخالصی های آلی و غیرآلی را نیز از بین می برد.کیفیت آب تولید شده بسیار بالا است و مقاومت می تواند به بیش از ده ها مگومم در سانتی متر برسد، که برای برق، نیمه هادی، میکروالکترونیک و سایر صنایع مناسب است.مفهوم طراحی صرفه جویی در انرژی و سازگار با محیط زیست : ماژول EDI MK-3 نیازی به استفاده از عوامل شیمیایی مانند اسیدها و قلیات برای بازسازی ندارد، از تولید و تخلیه فاضلاب شیمیایی جلوگیری می کند.مصرف انرژی کم داره، که به کاهش هزینه های عملیاتی شرکت ها کمک می کند. سناریوهای کاربردی انعطاف پذیر و متنوع:و میکروالکترونیک، و همچنین صنایع سنتی مانند داروسازی، مواد شیمیایی و مواد غذایی، و می تواند با توجه به نیازهای مشتری سفارشی شود.با يه سيستم کنترل هوشمند مجهز شده، که وضعیت عملیاتی تجهیزات و پارامترهای کیفیت آب را در زمان واقعی نظارت می کند و دارای توابع ایمنی مانند محافظت از ولتاژ بالا و محافظت از جریان بالا است.ساختار و اصل کار ماژول EDI MK-3 متشکل از چند اتاق دوگانه است که بین دو الکترود قرار دارد، دارای یک ساختار پلیک-برخی است. اتاق های دوگانه شامل یک اتاق آب شیرین و یک اتاق آب متمرکز است، که توسط غشای آنیونیک و کاتیونیک جدا شده است.و یک بستر مخلوط از رزین های آنیونیک و کتیونیک بین غشا پر می شوداین طراحی ماژول EDI را قادر می سازد تا از بین بردن یونی و تصفیه آب را تحت محرک فعلی به دست آورد.
لطفاً برای پارامترهای دقیق در زیر مشاهده کنید
داده های پارامتر
| MK-3 انبار مشخصات |
| اسمی جریان |
3.4 m3/h (15 gpm) |
| جریان نرخ محدوده |
1.7 4.5 m3/h (۷)0 20 gpm) |
| حمل و نقل دریایی وزن |
100 کیلوگرم (220 پوند) |
|
ابعاد
(عرض x ارتفاع xعمق)
|
30 cm x 61 سانتی متر x 54 سانتی متر
12 x ۲۴ x ۲۲
|
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 16 -ممنون.سانتی متر |
| سدیم |
≤ 3ppb |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5 ppb |
| بور |
به عنوان کم به عنوان 0.08 ppb |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| بور |
بالا به ۹۶% حذف |
| کار کردنپارامترها |
| بهبود |
بالا به ۹۶% |
| ولتاژ |
0 ¥ 300 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل آنیون های قابل تعویض
(TEA به عنوان CaCO3)یادداشت 5
|
≤ 63.6 ppm
|
| رسانایی معادل |
≤ 109μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
|
سختی کل
(به عنوان CaCO3)یادداشت 6
|
≤ 1.0ppm |
| سیلیکون (SiO)2)یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بور یادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذرات یادداشت 9 |
ROنفوذ |
| اکسید کردن ماموران |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA
|

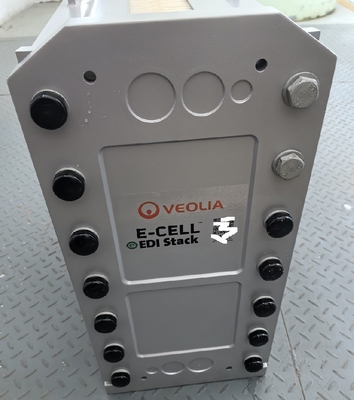

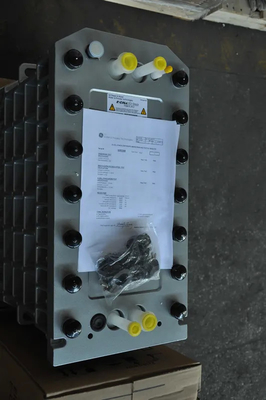

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
کاربردهای معمول استیک E-Cell MK-3
آب فوق خالص تولید شده توسط E-Cell MK-3 Stack به طور قابل اعتماد نیازهای سختگیرانه ای از سخت ترین برنامه های کاربردی امروز را برآورده می کند، از جمله:
* آب فوق خالص برای شستشوی تراشه های نیمه هادی، پنل های خورشیدی و سایر اجزای میکروالکترونیک
* آب تغذیه دیمینرالیزه شده برای دیگ های فشار بالا که در نیروگاه ها و سایر تاسیسات صنعتی سنگین استفاده می شوند.
برای ساده کردن فرآیند طراحی و افزایش اعتماد به نفس در برنامه EDI شما،پیش بینی ها و ضمانت های عملکرد E-Cell به راحتی از طریق نرم افزار Winflows* یا با تماس مستقیم با ما قابل دسترسی است..
تضمین کیفیت برای E-Cell MK-3
E-Cell MK-3 Stack با اقدامات جامع تضمین کیفیت پشتیبانی می شود، اطمینان از قابلیت اطمینان و ایمنی آن در کاربردهای مختلف.در اینجا تضمین کیفیت کلیدی مرتبط با این محصول است:
* دارای علامت CE، RoHS، CSA و EAC است که نشان دهنده انطباق با استانداردهای بین المللی ایمنی و محیط زیست است.
* استیک در یک تاسیسات ساخته شده است که از ISO 9001 و ISO 14001 پیروی می کند، دو استاندارد شناخته شده جهانی برای مدیریت کیفیت و مسئولیت زیست محیطی.
* با گواهینامه UKCA گواهینامه داده شده است که نشان دهنده انطباق با الزامات اساسی بهداشت و ایمنی تعیین شده توسط انگلستان است.
* E-Cell MK-3 استیک ها توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهینامه حلال دریافت کرده اند.نشان دادن انطباق آنها با مقررات رژیم غذایی جامعه مسلمان.
این تضمین کیفیت به مشتریان اطمینان می دهد که E-Cell MK-3 استیک با استانداردهای سختگیرانه از نظر ایمنی، قابلیت اطمینان و پایداری زیست محیطی مطابقت دارد.
يادداشت:
1. عملکرد واقعی ممکن است بر اساس شرایط سایت متفاوت باشد. به نرم افزار پیش بینی Winflows مراجعه کنید تا کیفیت آب محصول مورد انتظار و مقاومت را بررسی کنید.تضمین عملکرد سدیم و سیلیس که در شرایط طراحی ارائه شده استبراي بورون يا گارانتي هاي ديگه با ما تماس بگير
2فشار ورودی با نیازهای فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا همزمان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 °C. برای بررسی شرایط طراحی به نرم افزار پیش بینی Winflows مراجعه کنید.
4برای بررسی مشخصات آب تغذیه در شرایط طراحی، به نرم افزار پیش بینی جریان باد و کتابچه عملیاتی E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون های قابل تبادل، این نشان دهنده غلظت تمام آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA آب تغذیه در شرایط عملیاتی مورد نظر استفاده می شود باید از جریان های باد استفاده شود.مقادیر جدول شده در حداقل جریان و حداکثر دمای داده شده است.
6. حد سختی آب تغذیه 1.0ppm به عنوان CaCO3 فقط برای کار استاندارد ضد جریان است. در حالت کار همزمان، سختی قابل قبول آب تغذیه به 0.1ppm به عنوان CaCO3 کاهش می یابد.
7در نرخ های بالاتر از جریان اسمی، حد مجاز سیلیس کاهش می یابد. هنگامی که سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد مجاز سیلیس به 0.5 ppm کاهش می یابد.
8هنگامی که یک نیاز تضمین سیلیس وجود دارد یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm است، سطح بور تغذیه به 0.3 ppm به عنوان B محدود می شود، زیرا سطوح بور بالاتر ممکن است بر عملکرد تأثیر بگذارد..در صورت عدم وجود این الزامات، محدوده ۱.۰ ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه را به EDI ارائه می دهد که اساساً بدون ذرات، مواد کالوییدال،و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجا که استیک EDI حاوی بستر های بسته بندی شده از رسانه های تبادل یون است که نمی تواند برای حذف ذرات به صورت backwashed / fluidized باشد، کیفیت نفوذ RO باید مشخص شود.سیستم هایی که دارای یک سیستم باز بین سیستم RO (یا منبع دیگر) و E-Cell هستند.به عنوان مثال، مخزن مخزن، decarbonator) باید یک فیلتر نصب شده به سرعت قبل از E-Cell برای محافظت از E-Cell از آلودگی توسط مواد ذرات.یک فیلتر مطلق 5μm یا فیلتر اسمی 1μm قابل قبول است.
APHA - استاندارد رنگ / مقیاس به نام انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM.
برای نمونه های بیشتر، لطفاً کلیک کنید:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
