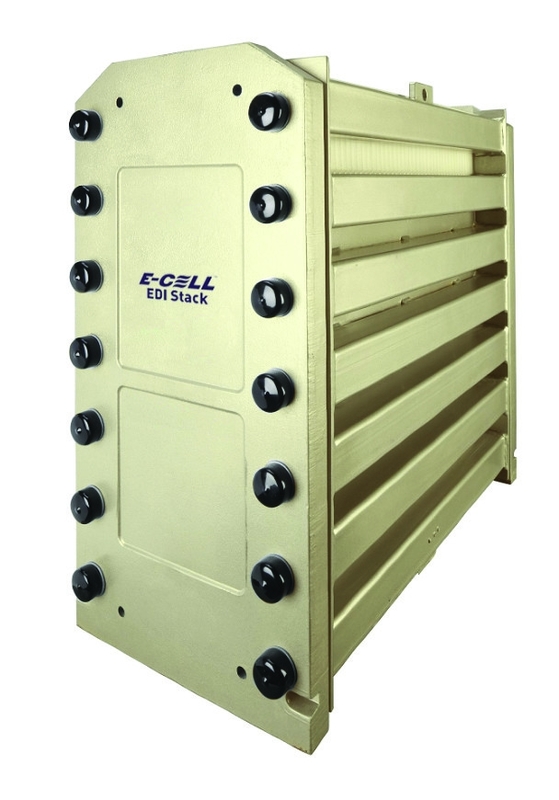

ماژول E-Cell TM-3X EDI وولیا: مواد شیمیایی صفر برای تولید آب بسیار خالص
...وولیا E-Cell-3Xبا عملکرد بالا است.ماژول الکترودئونیزه (EDI) برایتولید مستمر و بدون مواد شیمیایی آب بسیار خالص (UPW) در کاربردهای صنعتی و داروسازی.
ویژگی های کلیدی:
...وولیا E-CellTM-3X EDI (Electrodeionization)انقلاب در تولید آب بسیار خالص با ادغام یکپارچه تکنولوژی پیشرفته الکترودیانزاسیون باکار بدون مواد شیمیایی،بهره وری انرژی بی نظیر، وقابل اعتماد بودن پلاگ اند پلیاین ماژول برای صنایع طراحی شده است که 24/7 نیاز به آب خالص دارند، این ماژول نیاز به بازسازی کننده های خطرناک را از بین می برد در حالی که عملکرد سازگار، کاهش هزینه های عملیاتی،و هماهنگی پایداری.
نوآوری های کلیدی:
.کمال بدون مواد شیمیایی:رزین های مبادله یون سنتی را با تکنولوژی EDI مستمر جایگزین می کند، از بین بردن یون ها و ناخالصی ها بدون اسید ها، قلیات یا زمان توقف برای بازسازی.
.مصرف انرژی بسیار کم: طراحی بهینه میدان الکتریکی و پیکربندی هوشمند استیک مصرف برق را به میزان30 درصددر مقایسه با سیستم های EDI معمولی.
.دوام صنعتی:ساخت جامد پلی پروپیلن و الکترود های مقاوم در برابر خوردگی عملکرد پایدار را در دمای بالا (تا45 درجه) و محیط های آب خوراکی با رسانایی بالا.
.ساده بودن پلاگ و پلی:طراحی ماژولار و مقیاس پذیر امکان ادغام سریع در سیستم های RO / EDI موجود یا تاسیسات جدید را فراهم می کند و زمان راه اندازی را به حداقل می رساند.
.هوش خود تمیز کننده:قطب پذیری خودکار معکوس و فن آوری ضد مقیاس از آلودگی جلوگیری می کند و اطمینان حاصل می کند > 99.9 درصد زمان کارو حداقل نگهداری.
مهم ترین عملکرد:
- مقاومت خروجی:تا18.2 MΩ·cm(کیفیت آب بسیار خالص)
- دامنه جریان:قابل سازگاری از0.5 متر3/ساعت تا 50 متر3/ساعتبا انباشت ماژولار.
- طول عمر:.ده سالبا قبل از درمان مناسب، که توسط تاسیسات جهانی Veolia تایید شده است.
درخواست ها:
✅داروسازی و بیوتکنولوژی:آب برای تزریق مطابق با USP/EP (WFI) و سیستم های بخار تمیز.
✅میکروالکترونیک و نیمه هادی:آب نانو خالص برای شستشوی وافره و ساخت تراشه
✅توليد برق:آب خوراکی با خلوص بالا برای دیگها، توربین ها و راکتورهای هسته ای
✅پردازش شیمیایی:آب دیونیزه شده قابل اعتماد برای کاتالیزورها، حلال ها و مواد شیمیایی خاص.
گواهینامه ها و پایداری:
- مطابق باFDA، cGMP، ISO 14001 ، واستانداردهای IEC.
- ازش حمایت میکنهصفر تخلیه مایع (ZLD)وکربن خنثیاقدامات از طریق عملیات بدون مواد شیمیایی و صرفه جویی در انرژی.
چرا وولیا E-CellTM-3X؟
برای صنایع که از تبادل یون سنتی به تصفیه آب پایدار و آماده برای آینده تغییر می کنند،E-CellTM-3X این ماژول با ترکیب چندین دهه تخصص Veolia در زمینه آب با نوآوری EDI پیشرفته، تضمین می کندپاک بودن بدون وقفه،قابل پیش بینی هزینه ، ومدیریت محیط زیست- تبدیل تولید آب بسیار خالص به یک دارایی رقابتی
داده های پارامتر
| برند |
ویولیا EDI |
| ppm قابل تعویض |
65.0 |
| نوار فشار ورودی |
6.9 |
| فشار ورودی psi |
100 |
| نوع انبار |
E-Cell 3X |
| حداکثر دمای°C |
40 |
| حداکثر دمای°F |
104 |
| بار کاهش فشار |
1،4-2،8 |
| کاهش فشار در پی سی |
20 تا 40 |
| بازیافت % |
تا 97 درصد |
| جریان m3/h |
2،3-6,4 |
| Fسرعت پایین gpm/ft2 |
10 تا 28 |
| ولتاژ برق V |
0 تا 400 VDC |
| وزن حمل و نقل |
165 |
| وزن حمل و نقل |
364 |
| درخواست |
آب فوق خالص، آب تغذیه دیگ |
| E-Cell-3X انبار مشخصات |
| اسمی جریان |
5.0 m3/h (22 gpm) |
| جریان نرخ محدوده |
2.364 m3/h (۱۰٫۲۸) gpm) |
| حمل و نقل دریایی وزن |
165 کیلوگرم (364 پوند) |
|
ابعاد
(عرض x ارتفاع x عمق)
|
30 سانتی متر x 61 سانتی متر x 72 سانتي متر 12 × 24 × 29 |
| محصول آب کیفیتیادداشت 1 |
| ضمانت ها در دسترس |
| مقاومت |
≥ 16 -ممنون.سانتی متر |
| سدیم |
≤ 3ppb |
| سیلیکون (SiO2) |
به عنوان کم به عنوان 5ppb |
| بور |
به عنوان کم به عنوان 0.08 ppb |
| نمادین حذف بهره وری |
| سدیم |
≥ 99.9 درصد حذف |
| سیلیکون (SiO2) |
بالا به 99 درصد حذف |
| بور |
بالا به ۹۶% حذف |
| کار کردنپارامترها |
| بهبود |
بالا به ۹۷% |
| ولتاژ |
0 ¥ 400 VDC |
| آمپرژ |
5 دلار2 ADC |
| ورودی فشار یادداشت 2 |
≤ 6.9 بار (100 پسی) |
| فشار بذارید یادداشت 3 |
1.4 ¢2.8 بار (۲۰ ٪ ۴۰) پسی) |
| خوراک آب مشخصات یادداشت 4 |
|
کل قابل تعویضآنیون ها
(TEA) به عنوان CaCO3) یادداشت 5
|
≤ 65 ppm
|
| معادل رسانایی |
≤ 112μS/cm |
| درجه حرارت |
4.440 ̊C (40 ̊104 ̊F) |
| سختی کل(به عنوان CaCO3) یادداشت 6 |
≤ 1.0ppm |
| سیلیکون (SiO2) یادداشت 7 |
≤ 1.0ppm |
| کل مواد ارگانیک کربن (TOC به عنوان C) |
≤ 0.5ppm |
| کلکلور |
≤ 0.05 ppm |
| فِ، Mn، H2S |
≤ 0.01 ppm |
| بوریادداشت 8 |
≤ 1.0ppm |
| pH |
4 به11 |
| روغن &روغن |
هيچکدوم قابل تشخیص |
| ذراتیادداشت 9 |
ROنفوذ |
| اکسید کردن ماموران |
هيچکدوم قابل تشخیص |
| رنگ یادداشت 10 |
≤ 5APHA |
لطفاً برای پارامترهای دقیق در زیر مشاهده کنید

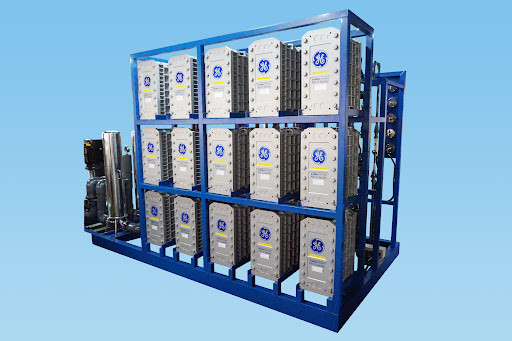

نمودار زیر نشان می دهد GE، Suez و Veolia از چپ به راست (همه همان محصول:ویولیاماژول EDI)
سناریوهای کاربردی معمولی
آب تولید شده از E-Cell-3X می تواند به طور قابل اعتماد برای پاسخگویی به سخت ترین برنامه های آب بسیار خالص امروز استفاده شود، از جمله اما محدود به:
آب فوق خالص برای شستشوی تراشه های نیمه هادی، پنل های خورشیدی و سایر دستگاه های میکروالکترونیک.
- آب مواد غذایی غیر معدنی شده برای دیگ های فشار بالا در نیروگاه ها و سایر سایت های صنعتی سنگین
- آب فوق خالص برای تولید هیدروژن سبز در الکترولیزر
برای ساده سازی طراحی و اعتماد به نفس بیشتر در برنامه EDI شما، پیش بینی و ضمانت عملکرد E-Cell را ارائه می دهیم، که می توانید از طریق نرم افزار Winflows* یا با تماس با ما به دست آورید.
تضمین کیفیت
- نشان CE، RoHS، CSA و EAC
-تولید در یک تاسیسات ISO 9001 و ISO 14001
- با گواهينامه UKCA
- استیک های E-Cell-3X توسط شورای غذایی و تغذیه اسلامی آمریکا (IFANCA®) گواهی شده اند
يادداشت:
1. عملکرد واقعی ممکن است بر اساس شرایط سایت متفاوت باشد. به نرم افزار پیش بینی Winflows مراجعه کنید تا کیفیت آب محصول مورد انتظار و مقاومت را بررسی کنید.تضمین عملکرد سدیم و سیلیس که در شرایط طراحی ارائه شده استبراي بورون يا گارانتي هاي ديگه با ما تماس بگير
2فشار ورودی با نیازهای فشار پایین برای جریان های محصول و غلظت، انتخاب عملکرد ضد جریان یا همزمان و کاهش فشار انبار تعیین می شود.
3. در جریان نامی و 25 °C. برای بررسی شرایط طراحی به نرم افزار پیش بینی Winflows مراجعه کنید.
4برای بررسی مشخصات آب تغذیه در شرایط طراحی، به نرم افزار پیش بینی جریان باد و کتابچه عملیاتی E-Cell Stack مراجعه کنید.
5TEA (ppm به عنوان CaCO3) - کل آنیون های قابل تبادل، این نشان دهنده غلظت تمام آنیون ها در آب تغذیه، از جمله سهم OH، CO2 و SiO2 است.برای تأیید اینکه TEA آب تغذیه در شرایط عملیاتی مورد نظر استفاده می شود باید از جریان های باد استفاده شود.مقادیر جدول شده در حداقل جریان و حداکثر دمای داده شده است.
6. حد سختی آب تغذیه 1.0ppm به عنوان CaCO3 فقط برای کار استاندارد ضد جریان است. در حالت کار همزمان، سختی قابل قبول آب تغذیه به 0.1ppm به عنوان CaCO3 کاهش می یابد.
7در نرخ های بالاتر از جریان اسمی، حد مجاز سیلیس کاهش می یابد. هنگامی که سختی آب تغذیه بیش از 0.5 ppm به عنوان CaCO3 باشد، حد مجاز سیلیس به 0.5 ppm کاهش می یابد.
8هنگامی که یک نیاز تضمین سیلیس وجود دارد یا یک نیاز تضمین مقاومت بالاتر از 10 MOhm-cm است، سطح بور تغذیه به 0.3 ppm به عنوان B محدود می شود، زیرا سطوح بور بالاتر ممکن است بر عملکرد تأثیر بگذارد..در صورت عدم وجود این الزامات، محدوده ۱.۰ ppm بور است.
9آسموز معکوس (RO) یا آب تغذیه معادل: RO آب تغذیه را به EDI ارائه می دهد که اساساً بدون ذرات، مواد کالوییدال،و مواد ارگانیک با وزن مولکولی بالا که می توانند رسانه های تبادل یون را آلوده کننداز آنجا که استیک EDI حاوی بستر های بسته بندی شده از رسانه های تبادل یون است که نمی تواند برای حذف ذرات به صورت backwashed / fluidized باشد، کیفیت نفوذ RO باید مشخص شود.سیستم هایی که دارای یک سیستم باز بین سیستم RO (یا منبع دیگر) و E-Cell هستند.به عنوان مثال، مخزن مخزن، decarbonator) باید یک فیلتر نصب شده به سرعت قبل از E-Cell برای محافظت از E-Cell از آلودگی توسط مواد ذرات.یک فیلتر مطلق 5μm یا فیلتر اسمی 1μm قابل قبول است.
APHA - استاندارد رنگ / مقیاس به نام انجمن بهداشت عمومی آمریکا و تعریف شده توسط ASTM.
برای نمونه های بیشتر، لطفاً کلیک کنید:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
نمونه های عملکرد تکنولوژی EDI سلول الکترونیکی
فناوری EDI سلول الکترونیکی با موفقیت در صنایع مختلف مانند برق، نفت، مواد شیمیایی، فولاد، داروسازی و الکترونیک استفاده شده است.
برای موارد درخواست، لطفا کلیک کنید:https://www.fgwater.com/Industries/
