| محل منبع: | چين |
| نام تجاری: | Chint |
| شماره مدل: | DZ47-60 |
| مقدار حداقل تعداد سفارش: | 12 قطعه / 1doz. |
|---|---|
| قیمت: | USD1~15/unit |
| جزئیات بسته بندی: | استاندارد در جعبه کارتن |
| زمان تحویل: | 2 ~ 15days |
| شرایط پرداخت: | T/T, وسترن یونیون |
| قابلیت ارائه: | 100000 عدد در ماه |
| گواهی: | CCC, CE, GS etc. | مدل: | DZ47-60 |
|---|---|---|---|
| قطب (ها): | 1،2،3،4،1P + N | ولت: | 1P ، 2P-220/230 / 240V ، 3P ، 4P-380 15 415V |
| هرتز: | 50 ~ 60 هرتز | فاز: | 1/3 |
| استاندارد: | EN / IEC60898 ، IEC60947 | ظرفیت شکستن: | Ics = Icn = 6000A، 4500A |
| منحنی سفر حرارتی: | B ، C ، D | مواد موردی: | قابل بازیافت نایلون PA6 |
| سیم کشی: | بلوک ترمینال ، مجرای باسبار و غیره IP20B | محافظت از شوک الکتریکی: | کلاس دوم |
| زندگی ماشینی: | 10،000 | عمر برق: | 5،000 |
| برجسته: | قطع کننده مدار موردی,قطع کننده مدار برقی |
||

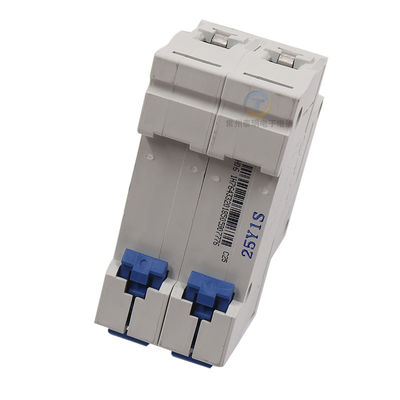

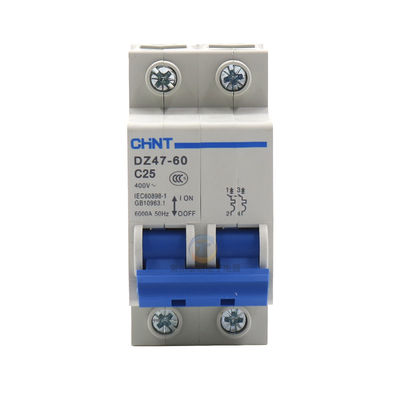

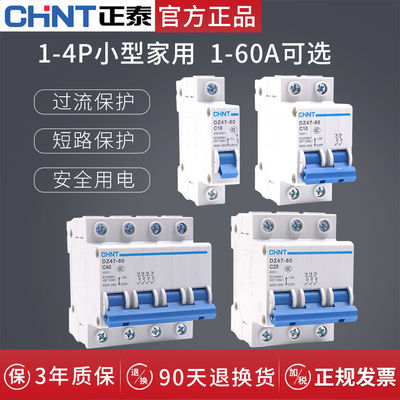

MCB DZ47-60 ، C45
CHINT ساخته شده در چین
AC استفاده از شکن مدارهای کوچک 6 ~ 63 A ، 125 80A ،
مدار شکن مدارهای کوچک برای مدارهای AC فعلی ، حفاظت از نصب ترمینال توزیع را ارائه می دهد
DZ47-60 یک قطع کننده مدار مینیاتوری است که محافظت از جریان AC را ارائه می دهد. از مدارها در برابر جریانهای اتصال کوتاه و جریانهای اضافه بار محافظت می کند.
مینی مدار شکن DZ47-60 در سیستم توزیع روشنایی یا سیستم توزیع موتور برای اضافه بار محافظت و اتصال کوتاه در سیستم استفاده می شود. این محصول از نظر ساختاری ، سبک وزن ، قابل اطمینان و عملکرد عالی است. از ظرفیت شکستگی بالایی برخوردار است ، می تواند به سرعت سفر کند و موارد و وسایل آن توسط پلاستیک های مقاوم در برابر آتش و ضد ضربه بالا به تصویب رسیده است. این محصول با عمر طولانی ، عمدتاً در تک قطب AC 50Hz / 60Hz 240 یا دو سه ، مدار 415V چهار قطبی برای اضافه بار و حفاظت از اتصال کوتاه و همچنین برای تجهیزات الکتریکی سوئیچینگ روشن و خاموش غیر منتظره و مدار روشنایی استفاده می شود در حالت عادی محصولات با IEC 60898 & BS 3711 مطابقت دارند.
NBE7 MCB توابع زیر را ترکیب می کند:
b محافظت از مدارها در برابر جریانهای اتصال کوتاه
b محافظت از مدارها در برابر جریانهای اضافه بار
کنترل
انزوا ب
| استاندارد | دارای امتیاز فعلی (A) | قطب | ولتاژ (V) | ظرفیت شکستن (A) |
| BS3871-1 IEC60898 | 1 تا 40 50 تا 63 | 1 | 240 | 6000 |
| 2،3،4 | 415 | 6000 | ||
| IEC157-1 | 50 تا 63 | 1 | 240 | 4000 |
| 2،3،4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2،3،4 | 220/240 | 20000 | ||
| 2،3،4 | 380/415 | 10000 | ||
| 3 | 1 | 220/240 | 8000 | |
| 2،3،4 | 220/240 | 20000 | ||
| 2،3،4 | 380/415 | 8000 | ||
| 10 تا 40 | 1 | 220/240 | 7000 | |
| 2،3،4 | 220/240 | 16000 | ||
| 2،3،4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2،3،4 | 220/240 | 10000 | ||
| 2،3،4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2،3،4 | 220/240 | 10000 | ||
| 2،3،4 | 380/410 | 5000 | ||
| استاندارد | دارای امتیاز فعلی (A) | قطب | ولتاژ (V) | ظرفیت شکستن (A) |
| BS3871-1 IEC60898 | 1 تا 40 | 1 | 240 | 4000 |
| 2،3،4 | 415 | 4000 | ||
| IEC157-1 | 1 تا 40 | 1 | 220/240 | 6000 |
| 2،3،4 | 220/240 | 12000 | ||
| 2،3،4 | 380/415 | 6000 |
ساخت و ویژگی ها
قابلیت اتصال مدار الکتریکی سوئیچ با بار
قابلیت انتشار سریع انرژی ذخیره شده
قابل تنظیم در قفل دستگاه
تماس با نشانه موقعیت
جریان جریان کوتاه مقاومت در برابر ظرفیت را تحمل می کند
.شکیه ساختن بالا و ظرفیت شکستن
استفاده به عنوان سوئیچ اصلی برای نصب و راه اندازی خانگی و مشابه
داده های تکنیکی
.Pole NO.:1،2،3،4
. جریان فعلی (A): 1،2،3،4،6،10،16،20،25،32،40،50،63
فرکانس امتیاز: 50 / 60Hz
ولتاژ رده بندی شده: 230 / 400V AC
دارای مقاومت در برابر جریان فعلی: 1000A در داخل لسک
استقامت الکتریکی مکانیکی: 1000 چرخه
ظرفیت ساخت اتصال کوتاه: 4500A ، 6000A
ظرفیت اتصال: هادی سفت و سخت 25mm2
ترمینال اتصال:
ترمینال
ترمینال ستونی با لامپ
.نصب و راه اندازی:
نصب پانل
ابعاد کلی و نصب
| استاندارد | IEC / EN 60898-1 | ||
| مکانیکی امکانات | عمر برق | 4000 | |
| زندگی ماشینی | 10000 | ||
| درجه حفاظت | IP20 | ||
| درجه حرارت مرجع برای تنظیم عنصر حرارتی | ℃ | 30 | |
| دمای محیط (با روزانه) متوسط ≦ 35 | ℃ | -5 .. + 40 | |
| درجه حرارت ذخیره سازی | ℃ | ||
| نصب و راه اندازی | نوع اتصال ترمینال | کابل // اتوبوس از نوع U / bus-pinbar | |
| اندازه ترمینال بالا / پایین برای کابل | mm2 | 25 | |
| AWG | 18-3 | ||
| اندازه بالا / پایین ترمینال برای باربر | mm2 | 25 | |
| mm2 | 18-3 | ||
| گشتاور محکم | ن * م | 2 | |
| در IBS | 18 | ||
| نصب | در راه آهن DN EN 60715 (35 میلی متر) توسط دستگاه کلیپ سریع | ||
| ارتباط | از بالا و پایین |
| دارای رتبه فعلی است در یک) | ضریب جبران دما تحت دمای عملیاتی مختلف | ||||||||
| -10 | 0 0 | 10 | 20 | 30 | 40 | 50 | 55 | 60 | |
| 6 | 1.2 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.8 | 0.75 | 0.7 |
| 10-32 | 1.18 | 1.12 | 1.08 | 1.04 | 100 | 0.96 | 0.92 | 0.88 | 0.84 |
| 40 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
| استاندارد | IEC / EN 60898-1 | ||
| برق امکانات | دارای رتبه فعلی در | الف | 6،10،16،20،25،32،40،50،63 |
| قطبها | 1P، 2P، 3P، 4P | ||
| دارای ولتاژ UE دارای امتیاز است | V | 230/400 | |
| ولتاژ عایق Ui | V | 500 | |
| فرکانس رتبه بندی شده | هرتز | 50 / 60Hz | |
| دارای ظرفیت شکستن | KA | 6000 | |
| دارای مقاومت در برابر ولتاژ در برابر ولتاژ (1.2 / 50) UimpStandard | V | 4000 | |
| ولتاژ آزمایش دی الکتریک در فرو ، به مدت 1 دقیقه | KV | 2 | |
| درجه آلودگی | 2 | ||
| شخصیت های انتشار مغناطیسی | B ، C ، D |
