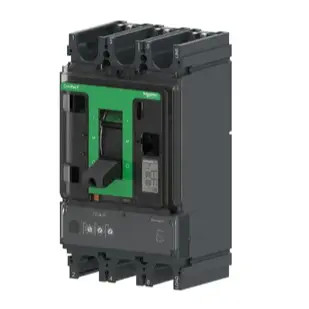

اسنایدرز اصلی 400-630A گرما مغناطیسی قالب بندی مورد قطع کننده مدار
جزئیات محصول
| ساختار: | کنتاکت های دوتایی چرخان، حداکثر شکستن Ics=100%Icu=150kA | نوع محصول: | مدار شکن کیس مغناطیسی حرارتی |
|---|---|---|---|
| جریان قاب: | 400/630A | جریان نامی (40 ℃): | 400/500/600A |
| ظرفیت شکستن: | ICS=100%Icu=36/50/70/100/150kA | ولتاژ نامی: | Ue=690V |
| ولتاژ عایق: | رابط کاربری = 800 ولت | تعداد لهستانی ها: | 3P3D/4P4D |
| برجسته کردن |
دکمه قطع کننده اصلی صورت قالب بندی شده اشنایدرز,630A قطع کننده مدار صنعتی,400A قطع کننده مدار صنعتی |
||
توضیحات محصول
اسنایدرز اصلی 400-630A گرما مغناطیسی قالب بندی مورد قطع کننده مدار
Compact NSX
محدوده جریان فریم ComPact NSX از 100A تا 630A است و سطوح وقفه شامل 36KA، 50KA، 70KA، 100KA و 150KA است.دستگیره چرخش، دستگیره چرخش طولانی و مکانیسم کار الکتریکی وجود دارد. گزینه های زیادی برای واحدهای سفر، مانند TM، Mic2 وجود دارد.2میکروفون 23، و غیره، برای دستیابی به توابع مانند حفاظت از توزیع، حفاظت از موتور، حفاظت از ژنراتور، برنامه 400 هرتز، سوئیچ بار و سیستم سوئیچ قدرت دوگانه.واحد های سفر نوع A یا E می توانند پارامترهای مختلف قدرت را اندازه گیری کنند، واحد نمایش درب کابینت FDM121 می تواند اطلاعات اندازه گیری شده توسط تمام واحدهای سفر را نشان دهد.و ماژول ارتباطات Modbus می تواند با BSCM (ماژول کنترل وضعیت قطع کننده مدار) و عملکرد الکتریکی با عملکرد ارتباطی برای دستیابی به چهار عملکرد از راه دور استفاده شود.
مشخصات:
--- نصب انعطاف پذیر در هر موقعیت: صفحه اتصال یا نصب روی دیوار
--- جریان اسمی: 16 تا 630 A
---9 ظرفیت قطع برای دو اندازه قطع کننده:
- تا 250 A: 25, 36, 50, 70, 100, 150, 200 kA در 415 V
- تا 630 A: 36, 50, 70, 100, 150, 200 kA در 415 V
- هر دو اندازه قطعات قطع کننده با 75 و 100 kA در 690 V
---1، 2، 3، و 4 نسخه قطب در دسترس است
--- طیف گسترده ای از حفاظت های الکترونیکی و حرارتی مغناطیسی
--- واحد سفر پیشرفته با اندازه گیری قدرت یکپارچه: I، U، P، E، THD، f، CosPhi
---تراپ واحد قابل تعویض برای ارتقاء پنل خود را با عملکرد هوشمندانه تر
--- سیستم سیم کشی و لوازم جانبی ارتباطی
---بسیاری از گزینه ها برای کمکی و لوازم جانبی
--- حفاظت از نشت زمین از طریق MicroLogic Vigi (برگر مدار نشت زمین - ELCB)
400-630A قطع کننده مدار مقناطیسی حرارتیمشخصات:
ساختار تماس دوگانه چرخش، حداکثر شکستن Ics=100%Icu=150kA
عملکرد محدود کننده جریان عالی و عملکرد انرژی، کاهش آسیب جریان خطا به تجهیزات الکتریکی
جریان فریم: 400/630A
جریان نامی (40°C): 400/500/600A
ظرفیت شکستن: Ics=100%Icu=36/50/70/100/150kA
ولتاژ نامی Ue=690V
ولتاژ عایق سازی Ui= 800V
تعداد قطب ها: 3P3D/4P4D
واحد محرک: TMA
Ir=0.7-1 در تنظیم
Ii=4-10 در تنظیم
| نوع ComPacT | درجه بندی قاب | ظرفیت شکستن | تعداد قطب ها | واحد سفر | امتیازات واحد سفر | پسوند |
| NSX = C | 63 متر = 11 | 16kA = E | 1P = 1 | TMD = TM | 16 = 016 | EverLink = L |
| NSXm = C | 160 متر = 12 | 25kA = B | 2P = 2 | MA = MA | 20 = 020 | بار بس = B |
| 100 = 10 | 36kA = F | 3P3D = 3 | TMG = MG | 25 = 025 | ثابت = F | |
| 160 = 16 | 50kA = N | 4P4D = 4 | مایکروفون 1.3M = 1M | 30 = 030 | DC = D | |
| 250 = 25 | 70kA = H | 3P2D = 5 | ميك 2.2/2.3 = 2D | 40 = 040 | سوئیچ = S | |
| 400 = 40 | 100kA = S | 4P3D = 6 | میکرو 2.2G = 2G | 50 = 050 | PV DC = DP | |
| ۶۳۰ = ۶۳ | 150kA = L | مایک 4.1/4.2/4.3 = 4V | 63 = 063 | |||
| 800 = 80 | .... | میکرو 4.2 = 4 ولت | 80 = 080 | با شناسنامه | ||
| .... | 100 = 100 | تغییر = T | ||||
| .... |
درخواست ها
یک انتخاب عالی برای تمام کاربردهای استاندارد و خاص، از جمله:
کاربردهای استاندارد: صنایع، ساختمان ها، زیرساخت ها
کاربردهای خاص که عملکرد بالا را می خواهند: استخراج و پردازش دریایی، نفت و گاز، عملیات معدن، تولید فلزات و مواد معدنی و مراکز داده
سیستم های تغییر منبع (TransferPact): بخش خدمات (اتاق های عمل بیمارستان، اتاق های کامپیوتری) ، صنعت (خط های مونتاژ، اتاق های موتور کشتی، و غیره) ، زیرساخت ها (منطقه، راه آهن، و غیره)
| ویژگی | |
| جریان نامی فریم | 100A، 160A، 250A، 400A، 630A، 800A،1000A، 1250A، 1600A؛ |
| رتبه های واحد سفر فعلی | 2.5A، 6.3A، 12.5A، 16A، 20A، 25A، 30A، 32A، 40A، 50A، 63A، 80A، 100A، 125A150A 160A 200A 220A 250A 320A 400A 500A 570A 630A 1000A1200A، 1250A، 1500A، 1600A؛ |
| ظرفیت شکستن | 16، 25، 36، 50، 70، 100، 150، 200KA، و Ics=100%Icu؛ |
| نوع واحد سفر | ترمو مغناطیسی، الکترونیک؛ |
| نوع حفاظت | حفاظت از توزیع، حفاظت از نشت، حفاظت از موتور |
| روش نصب | نوع ثابت، نوع پلاگین، نوع قابل برداشت |
| حالت کار | دستگیره را تغییر دهید، دستگیره را چرخش دهید، دستگیره چرخش را گسترش دهید، مکانیسم کار برقی، ظرفیت شکستن؛ |
