مدار شکن مینیاتوری صنعتی FM1 AC 50Hz / 60Hz 230V / 400V
جزئیات محصول
| مدل: | SM8 | قطب(ها): | 2،4 |
|---|---|---|---|
| ولت: | 220~240VAC، 380~400VAC | HZ: | 50 تا 60 هرتز |
| فاز: | 1/3 | استاندارد: | EN/IEC61008 |
| گواهی: | CCC, CE etc. | ظرفیت نامی اتصال کوتاه مشروط: | 6000A |
| جریان نشتی زمین: | 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر | مواد مورد: | نایلون 66 قابل بازیافت |
| سیم کشی: | بلوک ترمینال، کانال شینه و غیره IP20B | حفاظت از شوک الکتریکی: | کلاس II |
| زندگی ماشینی: | 10000 | زندگی الکتریکی: | 4000 |
| برجسته کردن |
مدار شکن مینیاتوری صنعتی FM1,مدار شکن مینیاتوری صنعتی 230 ولت,مدار شکن صنعتی 300 میلی آمپر |
||
توضیحات محصول

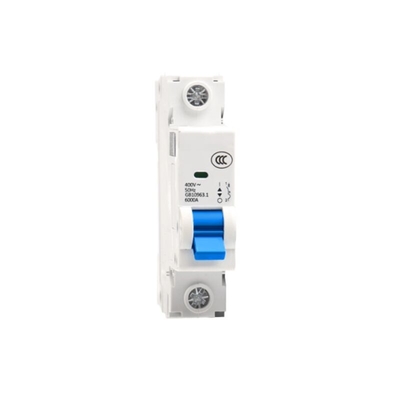

مدار شکن مینیاتوری FM1 50Hz/60Hz 230V/400V
قطع کننده مدار مینیاتوری FM1 عمدتاً برای محافظت در برابر اضافه بار و اتصال کوتاه تحت AC 50Hz/60Hz، ولتاژ نامی 230V/400V و جریان نامی از 1 A تا 63A استفاده می شود.همچنین می توان از آن برای عملیات روشن و خاموش کردن غیر مکرر سوئیچ در شرایط عادی استفاده کرد.
کاربرد
قطع کننده مدار قالبی سری SM8 (از این پس MCCB نامیده می شود) سری جدید MCCB است که دقیقاً مطابق با
استانداردهای بین المللی و با تکنولوژی پیشرفته ساخته شده است.
این محصول مطابقت داردIEC60947-2.MCCB با ولتاژ عایق نامی 500 ولت (lnm ≤ 160A) تا (lnm ≥ 250A) برای استفاده در شبکه توزیع طراحی شده است.جریان نامی 10 تا 1600 آمپر، ولتاژ عملیاتی نامی380/400 ولت تا 660/690،برای توزیع برق، حفاظت از تجهیزات و مدارهای الکتریکی در برابر اضافه بار، اتصال کوتاه و ولتاژ کم و همچنین برای کلیدزنی نامتکرر مدارهای الکتریکی در بیشتر موارد در نظر گرفته شده است.MCCB با درجه بندی فریم تا و شامل 400A می تواند برای راه اندازی نامتکرر و قطع موتورهای قفس سنجابی و برای محافظت از موتورها در برابر اضافه بار، اتصال کوتاه و ولتاژ استفاده شود.
کلیدهای مدار سری SM8 را می توان به لوازم جانبی الکتریکی و لوازم جانبی مکانیکی مانند آزادسازی تحت ولتاژ، رهاسازی شنت، کنتاکت های کمکی، تماس آلارم، مکانیزم عملیات الکتریکی و دسته عملیاتی مکانیکی چرخشی و غیره مجهز کرد.
بریکرهای کیس قالبی هوشمند سری SM8 مجهز به ریل الکترونیکی با عملکرد حفاظت از مدارات و تجهیزات الکتریکی نه تنها در برابر اضافه بار، اتصال کوتاه و تحت ولتاژ، بلکه در برابر خرابی اتصال به زمین می باشد.عملکردهای هوشمند آن عبارتند از: خرابی جریان.خروجی سیگنال بیش از حد جریان و نظارت بر باز/بستن قطع کننده مدار، به ویژه، واحد سفر هوشمند با رابطی برای اندازه گیری از راه دور، تنظیم از راه دور، کنترل از راه دور و ارتباط از راه دور بین کلیدهای مدار و رایانه طراحی شده است.
امکانات:
- مطابق با IEC /EN60898-1.
- با عملکرد نشانگر در موقعیت تماس.
- حداکثر قابلیت اتصال 2 گشتاور سیم کشی 5 میلی متری 3 نیوتن متر، قابل استفاده برای انواع تجهیزات نصب.
| ویژگی های الکتریکی | |
| جریان دارای رتبه در | 1-63A |
| لهستانی ها | 1P 2P 3P 4P |
| ولتاژ نامی Ue | 1P: 230/400V~ 2/3/4P:400V~ |
| رابط کاربری ولتاژ عایق | 500 ولت |
| فرکانس رتبه بندی شده | 50/60 هرتز |
| ظرفیت شکست امتیازی | 4.5 کیلو آمپر |
| ولتاژ مقاومت در برابر ضربه (1.2/50) Uimp | 6 کیلو ولت |
| ولتاژ آزمایش دی الکتریک در و ind.فرکانس به مدت 1 دقیقه | 2 کیلو ولت |
| درجه آلودگی | 2 |
| مشخصه انتشار حرارتی مغناطیسی | B,C,D |
| عمر الکتریکی | 4000 |
| زندگی ماشینی | 10000 |
| نشانگر موقعیت تماس | آره |
| نصب و راه اندازی | |
| درجه حفاظت | IP20 |
| دمای مرجع برای تنظیم المنت حرارتی | 30 درجه سانتیگراد |
| دمای ذخیره سازی | -25 ~ 70 ℃ |
| نوع اتصال ترمینال | کابل / شینه |
| اندازه ترمینال بالا/پایین برای کابل | 25 میلی متر مربع |
| گشتاور سفت شدن | 3.0 نیوتن*متر |
| ارتباط | بالا و پایین |
| ترکیب با لوازم جانبی | |
| تماس کمکی | آره |
| تماس با زنگ | آره |
| رهاسازی شانت | آره |
| تحت آزاد شدن ولتاژ | آره |
نکات برجسته محصول
مدار شکن مینیاتوری FM1 50Hz/60Hz 230V/400V قطع کننده مدار مینیاتوری FM1 عمدتاً برای محافظت در برابر اضافه بار و اتصال کوتاه تحت AC 50Hz/60Hz، ولتاژ نامی 230V/400V و جریان نامی از 1 A تا 63A استفاده می شود.همچنین می توان از آن برای عملیات روشن و خاموش کردن غیر مکرر سوئیچ در شرایط عادی استفاده کرد. کا...
