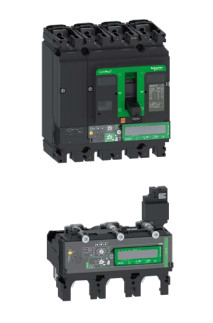

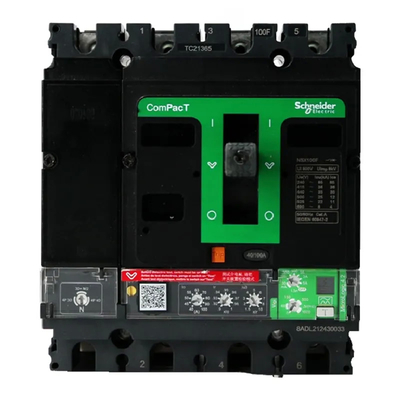

Schneiders Original MicroLogic 4.2/4.3/7.2E/7.3E & AL قطع کننده مدار صنعتی

Compact NSX

طیف ComPacT NSX cased circuit breaker (MCCB) برای بهینه سازی فضا و ظرفیت شکستن طراحی شده است. این طیف در دو اندازه فریم با طیف وسیعی از توابع و لوازم جانبی اختیاری ارائه می شود.

مشخصات:

--- نصب انعطاف پذیر در هر موقعیت: صفحه اتصال یا نصب روی دیوار
--- جریان اسمی: 16 تا 630 A
---9 ظرفیت قطع برای دو اندازه قطع کننده:
- تا 250 A: 25, 36, 50, 70, 100, 150, 200 kA در 415 V

- تا 630 A: 36, 50, 70, 100, 150, 200 kA در 415 V

- هر دو اندازه قطعات قطع کننده با 75 و 100 kA در 690 V

---1، 2، 3، و 4 نسخه قطب در دسترس است
--- طیف گسترده ای از حفاظت های الکترونیکی و حرارتی مغناطیسی
--- واحد سفر پیشرفته با اندازه گیری قدرت یکپارچه: I، U، P، E، THD، f، CosPhi
---تراپ واحد قابل تعویض برای ارتقاء پنل خود را با عملکرد هوشمندانه تر
--- سیستم سیم کشی و لوازم جانبی ارتباطی
---بسیاری از گزینه ها برای کمکی و لوازم جانبی
--- حفاظت از نشت زمین از طریق MicroLogic Vigi (برگر مدار نشت زمین - ELCB)

قطعات قطع کننده گشایش الکترونیکی یکپارچه
اندازه کوچک، عملکرد بالا، یکپارچه سازی حفاظت از توزیع و حفاظت از نشت
ادغام در یک واحد سفر الکترونیکی
400-630A قطع کننده مدار قالب گیری مغناطیسی حرارتی
قطع کننده مدار مغناطیسی حرارتی با جریان بالا، راه حل محافظ انعطاف پذیر و قابل اعتماد
مکانیسم کار الکتریکی جهانی
طراحی جدید، محرک مستقیم، منبع برق ولتاژ بالا
واحد سفر الکترونیک مایکرولوژیک 5B و قطع کننده کامل مدار
پوشش تمام جریان، پارامتر کامل تنظیم، هر گونه حفاظت می تواند بسته شود
تماس های کمکی پیش سیم کشی شده
همان اندازه، دو مجموعه از تماس های مستقل خشک، می تواند به ولتاژ های مختلف متصل شود، ولتاژ ثانویه

درخواست ها
یک انتخاب عالی برای تمام کاربردهای استاندارد و خاص، از جمله:

کاربردهای استاندارد: صنایع، ساختمان ها، زیرساخت ها
کاربردهای خاص که عملکرد بالا را می خواهند: استخراج و پردازش دریایی، نفت و گاز، عملیات معدن، تولید فلزات و مواد معدنی و مراکز داده
سیستم های تغییر منبع (TransferPact): بخش خدمات (اتاق های عمل بیمارستان، اتاق های کامپیوتری) ، صنعت (خط های مونتاژ، اتاق های موتور کشتی، و غیره) ، زیرساخت ها (منطقه، راه آهن، و غیره)

ویژگی
جریان نامی فریم	100A، 160A، 250A، 400A، 630A، 800A،1000A، 1250A، 1600A؛
رتبه های واحد سفر فعلی	2.5A، 6.3A، 12.5A، 16A، 20A، 25A، 30A، 32A، 40A، 50A، 63A، 80A، 100A، 125A150A 160A 200A 220A 250A 320A 400A 500A 570A 630A 1000A1200A، 1250A، 1500A، 1600A؛
ظرفیت شکستن	16، 25، 36، 50، 70، 100، 150، 200KA، و Ics=100%Icu؛
نوع واحد سفر	ترمو مغناطیسی، الکترونیک؛
نوع حفاظت	حفاظت از توزیع، حفاظت از نشت، حفاظت از موتور
روش نصب	نوع ثابت، نوع پلاگین، نوع قابل برداشت
حالت کار	دستگیره را تغییر دهید، دستگیره را چرخش دهید، دستگیره چرخش را گسترش دهید، مکانیسم کار برقی، ظرفیت شکستن؛
