| محل منبع: | چین |
| نام تجاری: | Fenigal/OEM |
| شماره مدل: | SM8 |
| مقدار حداقل تعداد سفارش: | 12 عدد / 1 دوز. |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | استاندارد در جعبه کارتن |
| زمان تحویل: | 2 تا 15 روز |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 200000 PCS/ماه |
| گواهی: | CCC, CE etc. | مدل: | SM8 |
|---|---|---|---|
| قطب(ها): | 2،4 | ولت: | 230 ولت / 400 ولت |
| HZ: | 50 تا 60 هرتز | فاز: | 1/3 |
| استاندارد: | EN/IEC61008 | ظرفیت نامی اتصال کوتاه مشروط: | 6000A |
| جریان نشتی زمین: | 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر | مواد مورد: | نایلون 66 قابل بازیافت |
| سیم کشی: | بلوک ترمینال، کانال شینه و غیره IP20B | حفاظت از شوک الکتریکی: | کلاس II |
| زندگی ماشینی: | 10000 | زندگی الکتریکی: | 4000 |
| برجسته: | مدار شکن مینیاتوری با شکست بالا,مدار شکن صنعتی مینیاتوری 400 ولت,مدار شکن مینیاتوری صنعتی 60 هرتز |
||

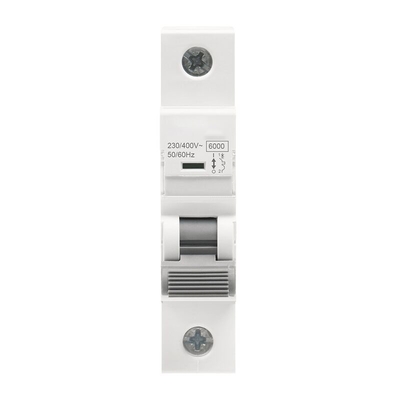

مدار شکن مینیاتوری 230 ولت / 400 ولت FM9-6KA AC 50 هرتز / 60 هرتز
قطع کننده مدار کوچک با ظرفیت شکست بالا FM9 عمدتا در AC 50Hz/60Hz، ولتاژ کاری نامی 230V/400V، جریان نامی تا 63A و کمتر استفاده می شود.معمولاً می توان از آن به عنوان قطع و تبدیل نادر خطوط نیز استفاده کرد.کلیدهای مدار عمدتاً در ساختمان های صنعتی، تجاری، بلندمرتبه، خانگی و سایر مکان ها استفاده می شود.
کاربرد
قطع کننده مدار قالبی سری SM8 (از این پس MCCB نامیده می شود) سری جدید MCCB است که دقیقاً مطابق با
استانداردهای بین المللی و با تکنولوژی پیشرفته ساخته شده است.
این محصول مطابقت داردIEC60947-2.MCCB با ولتاژ عایق نامی 500 ولت (lnm ≤ 160A) تا (lnm ≥ 250A) برای استفاده در شبکه توزیع طراحی شده است.جریان نامی 10 تا 1600 آمپر، ولتاژ عملیاتی نامی380/400 ولت تا 660/690،برای توزیع برق، حفاظت از تجهیزات و مدارهای الکتریکی در برابر اضافه بار، اتصال کوتاه و ولتاژ کم و همچنین برای کلیدزنی نامتکرر مدارهای الکتریکی در بیشتر موارد در نظر گرفته شده است.MCCB با درجه بندی فریم تا و شامل 400A می تواند برای راه اندازی نامتکرر و قطع موتورهای قفس سنجابی و برای محافظت از موتورها در برابر اضافه بار، اتصال کوتاه و ولتاژ استفاده شود.
کلیدهای مدار سری SM8 را می توان به لوازم جانبی الکتریکی و لوازم جانبی مکانیکی مانند آزادسازی تحت ولتاژ، رهاسازی شنت، کنتاکت های کمکی، تماس آلارم، مکانیزم عملیات الکتریکی و دسته عملیاتی مکانیکی چرخشی و غیره مجهز کرد.
بریکرهای کیس قالبی هوشمند سری SM8 مجهز به ریل الکترونیکی با عملکرد حفاظت از مدارات و تجهیزات الکتریکی نه تنها در برابر اضافه بار، اتصال کوتاه و تحت ولتاژ، بلکه در برابر خرابی اتصال به زمین می باشد.عملکردهای هوشمند آن عبارتند از: خرابی جریان.خروجی سیگنال بیش از حد جریان و نظارت بر باز/بستن قطع کننده مدار، به ویژه، واحد سفر هوشمند با رابطی برای اندازه گیری از راه دور، تنظیم از راه دور، کنترل از راه دور و ارتباط از راه دور بین کلیدهای مدار و رایانه طراحی شده است.
ویژگی های فنی
| ویژگی های الکتریکی | |
| جریان دارای رتبه در | 1-63A |
| لهستانی ها | 1P 2P 3P 4P |
| ولتاژ نامی Ue | 1P: 230/400V~ 2/3/4P:400V~ |
| رابط کاربری ولتاژ عایق | 500 ولت |
| فرکانس رتبه بندی شده | 50/60 هرتز |
| ظرفیت شکست امتیازی | 4.5 کیلو آمپر |
| ولتاژ مقاومت در برابر ضربه (1.2/50) Uimp | 6 کیلو ولت |
| ولتاژ آزمایش دی الکتریک در و ind.فرکانس به مدت 1 دقیقه | 2.5 کیلو ولت |
| درجه آلودگی | 2 |
| مشخصه انتشار حرارتی مغناطیسی | B,C,D |
| عمر الکتریکی | 4000 |
| زندگی ماشینی | 10000 |
| نشانگر موقعیت تماس | آره |
| نصب و راه اندازی | |
| درجه حفاظت | IP20 |
| دمای مرجع برای تنظیم المنت حرارتی | 30 درجه سانتیگراد |
| دمای محیط (با میانگین روزانه ≤35℃) | -5 تا +40 درجه سانتیگراد |
| دمای ذخیره سازی | -25 ~ 70 ℃ |
| نوع اتصال ترمینال | کابل / شینه |
| اندازه ترمینال بالا/پایین برای کابل | 25 میلی متر |
| گشتاور سفت شدن | 3.0N |
| ارتباط | بالا و پایین |
| ترکیب با لوازم جانبی | |
| تماس کمکی | آره |
| تماس با زنگ | آره |
| رهاسازی شانت | آره |
| تحت آزاد شدن ولتاژ | آره |
